Photos

Module de démonstration en ligne

1- Se connecter au module de test

Pour découvrir l'interface 2PIO et tester ses fonctionnalités dans des conditions proches d'une installation réelle, cliquez sur le lien : Module de démonstration en ligne
Aucune installation de logiciel n’est nécessaire ; l’accès s’effectue depuis un navigateur Internet

Utilisez les identifiants suivants pour vous connecter :
Nom d'utilisateur : demo
Mot de passe : demo

Limitations du mode démonstration :
le module est configuré pour permettre l’exploration et le test de ses principales fonctionnalités, tout en préservant sa configuration.
- les scénarios ne peuvent pas être modifiés
- certaines fonctions de configuration ne sont pas accessibles
- les fonctions liées à la sécurité et à la gestion des comptes sont limitées

2- Découvrir l'interface

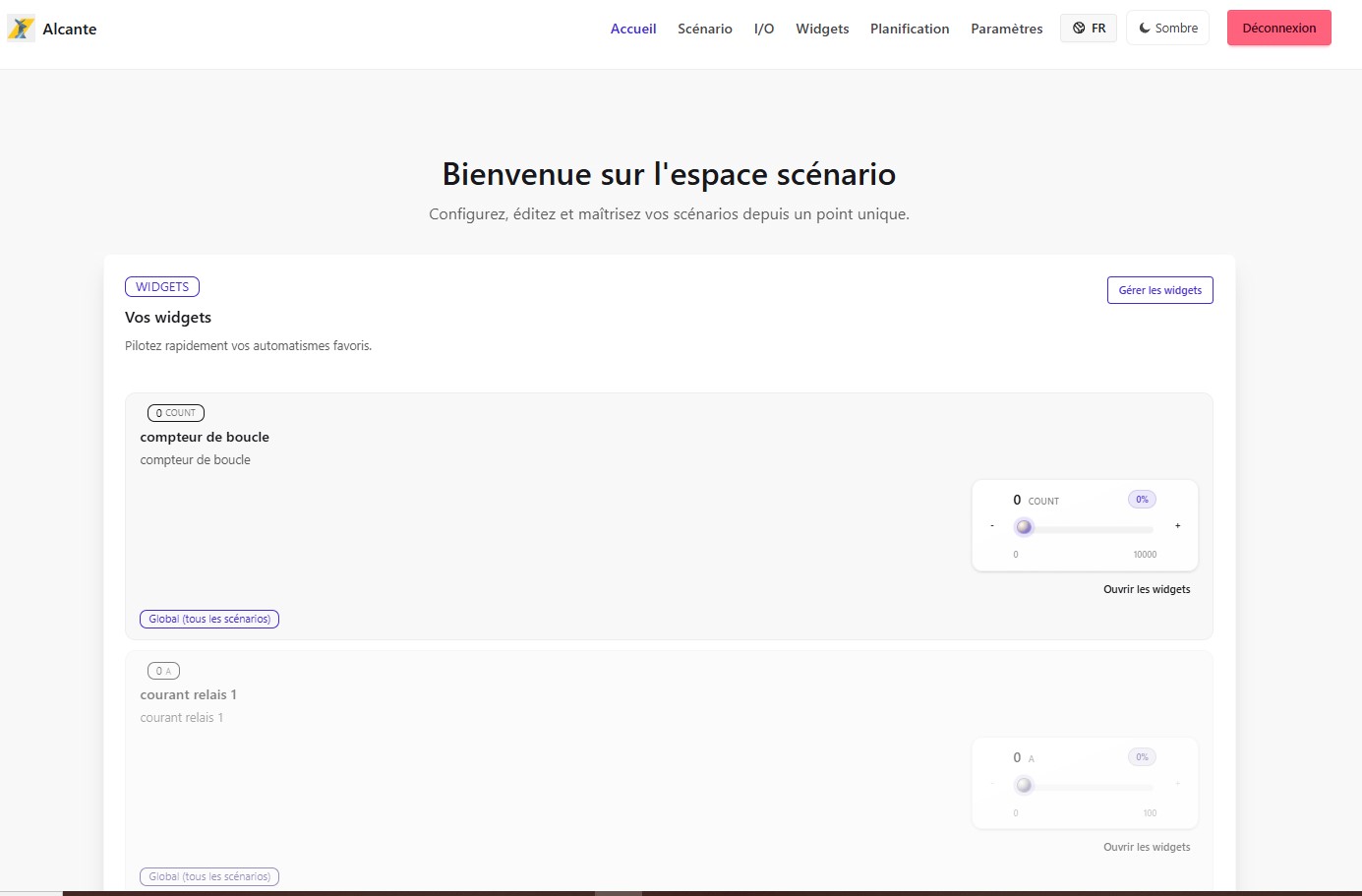

Après connexion, le module affiche le tableau de bord, qui regroupe les widgets d’exploitation permettant de piloter l’installation et de visualiser l’état des équipements :

• commander les sorties du module

• visualiser l’état des relais et des entrées

• modifier certains paramètres directement depuis l’interface

Le bouton « Gérer les widgets » ouvre directement le menu Widgets, qui permet d’organiser les widgets affichés sur le tableau de bord.

Les différents menus donnent accès aux fonctions de configuration, de supervision et de gestion du module.

Pour plus d’informations, consultez la page Interface d’administration.

3 – Télérupteur avec double temporisation : tester les commandes et les widgets

Le module de démonstration permet de découvrir un scénario préconfiguré et de comprendre son interaction avec les widgets d’exploitation.

Vous pouvez notamment :

• déclencher le scénario depuis les widgets

• observer les changements d’état des équipements

• modifier les paramètres proposés et constater leurs effets sur le fonctionnement du scénario

3.1- Fonctionnement du scénario d'automatisation

Le scénario préconfiguré utilise normalement un bouton-poussoir et un capteur de détection de présence, raccordés aux entrées du module.

Dans le mode démonstration, ces entrées ne sont pas utilisées pour déclencher le scénario. Les widgets permettent de simuler les commandes correspondantes depuis l’interface Web, sans avoir à raccorder ni à actionner de bouton-poussoir ou de capteur physique.

Le scénario repose sur deux temporisations :

• Temporisation courte : durée réglable dans le scénario

• Temporisation longue : durée réglable directement depuis un widget, sans modifier le scénario

En mode démonstration, les durées des temporisations sont volontairement réduites à quelques secondes afin de faciliter la compréhension et l’observation du fonctionnement

Le scénario peut également tenir compte de données contextuelles, notamment des horaires du lever et du coucher du soleil, calculés à partir de la position géographique du module.

3.2- Widgets de pilotage

Plusieurs widgets permettent de tester le fonctionnement du scénario et d’observer l’état du module.

Ces widgets permettent notamment de :

• simuler les commandes du bouton-poussoir et du capteur de présence ;

• commander l’éclairage selon deux modes : allumage de courte durée ou de longue durée ;

• régler la durée de l’allumage longue durée à l’aide du curseur, sans modifier le scénario ;

• commander les relais et visualiser leur état directement depuis l’interface.

Cette démonstration illustre plusieurs fonctions du module 2PIO : commandes manuelles, simulation de détection, temporisations différenciées, réglage d’un paramètre depuis un widget et prise en compte de données contextuelles.

Pour approfondir les fonctions de configuration, d’automatisation et de communication, consultez les chapitres correspondants de la documentation du module 2PIO.

Présentation

Présentation fonctionnelle

Le 2PIO est un module d’automatisation IP compact avec serveur Web intégré, conçu pour automatiser et piloter des équipements techniques, ainsi que pour communiquer avec d’autres systèmes.

1- Programmation graphique et boucle d'exécution

Le 2PIO intègre une interface graphique de programmation permettant de créer des automatismes sans écrire de code.
Les scénarios sont construits à partir de blocs fonctionnels.

Les principales fonctions comprennent :

• La gestion des entrées et des sorties : acquisition des états et des mesures, commande des équipements raccordés et suivi de leur fonctionnement

• La gestion des variables : mémorisation, traitement et échange d’informations utilisées par les automatismes

• L’exécution des scénarios : réalisation des actions selon les conditions et la logique configurées

• La planification : programmation d’actions en fonction de dates ou d’horaires

• Le pilotage par widgets : commande des équipements et visualisation des informations depuis le tableau de bord

Les blocs fonctionnels permettant de définir :

• des tests : vérification d’un changement d’état d’une entrée, d’une modification de variable, d’une valeur mesurée, d’une date ou d’un horaire

• des actions : commande des relais, modification des variables, envoi de notifications, pilotage d’ouvrants avec gestion et suivi de la position

• des temporisations : gestion des délais et des durées selon la logique configurée.

• de la régulation : régulation de grandeurs telles que la température ou la luminosité, en mode tout ou rien (TOR) ou par modulation de largeur d’impulsion (PWM), avec fonction d’auto-apprentissage

• des compteurs : incrémentation ou décrémentation d’une valeur pour comptabiliser des événements ou suivre une quantité


Pour plus d'informations sur les blocs de fonction, consultez : Utiliser les blocs de fonction

Les scénarios s’exécutent en boucle de manière continue. Ils analysent les entrées, les mesures, les sorties et les variables du système afin d’appliquer les actions prévues par la logique configurée.

Les tests sont évalués dans l’ordre défini et les actions correspondantes sont exécutées lorsque les conditions requises sont remplies.

Chaque module peut gérer jusqu’à 3 scénarios indépendants, exécutés de façon autonome et pouvant être activés ou désactivés individuellement selon les besoins de l’application.

Tel un agent de sécurité qui effectue des rondes, un scénario vérifie en permanence différents points de contrôle dans un ordre défini :
Les entrées : boutons, détecteurs, capteurs et mesures environnementales
Les sorties : éclairage, vannes, équipements commandés ou dispositifs d’alerte
Les variables : informations et états utilisés par les scénarios (rapports des agents précédents)
Lorsque les conditions définies sont remplies, les actions correspondantes sont exécutées. Le scénario poursuit ensuite ses vérifications et recommence le cycle en continu

2- Fonctionnement autonome : Edge Automation

Le 2PIO repose sur une architecture d’Edge Automation : les données sont traitées et les scénarios exécutés directement par le module, au plus près des équipements pilotés.

Les automatismes locaux peuvent ainsi continuer à fonctionner sans connexion Internet et sans dépendre d’un serveur central ou d’un service SaaS, sous réserve que les équipements et les ressources nécessaires à leur fonctionnement restent disponibles.

Le module peut fonctionner de manière autonome ou s’intégrer à un réseau de modules ModLink grâce au partage de variables.

3- Gestion et partage de variables

Les variables permettent de mémoriser et d’échanger des informations utilisées par les scénarios : état d'un équipement, valeur d'une mesure, résultat d’un calcul ou état intermédiaire d’un automatisme.
Lorsqu’elles sont partagées entre plusieurs modules, elles permettent à leurs scénarios respectifs d’échanger des informations et de coordonner leurs actions sans nécessiter de serveur central en cloud.

Ce mécanisme contribue à une architecture d’automatisation décentralisée, dans laquelle chaque module exécute ses propres scénarios tout en pouvant interagir avec les autres modules du réseau.

4- Connectivité IP et découverte des modules

Le 2PIO communique sur un réseau Wi-Fi utilisant les protocoles TCP/IP. L’intégration au réseau est facilitée par le DHCP, qui permet l’attribution automatique des adresses IP, et le mDNS, qui permet de découvrir les équipements sur le réseau local sans avoir à saisir leur adresse IP.

Ces mécanismes facilitent l’accès au module et la communication entre les équipements du réseau.

Pour plus d'information sur l'accès au module Accès au module et sur les modalités de découverte des modules, consultez Rechercher un module

5. Accès distant sécurisé

Le 2PIO intègre un mécanisme d’accès distant reposant sur un tunnel SSH sécurisé, qui permet d’accéder au module via Internet sans nécessiter de redirection de ports sur le routeur.

Lorsque le tunnel SSH est activé et autorisé, l’interface Web du module est accessible à distance depuis un navigateur Web, sans logiciel spécifique à installer.

Pour plus d'informations sur le tunnel SSH consultez : Utilisation du tunnel SSH

6- Communication et intégration

Grâce à sa connectivité IP et à ses interfaces de communication, le 2PIO peut échanger des données avec des équipements et des systèmes tiers, notamment dans les domaines de l’automatisation, de la gestion technique du bâtiment (GTB/GTC), de la supervision et de la domotique.

Selon la configuration et les interfaces utilisées, les possibilités d’intégration comprennent notamment :

• Home Assistant, pour exploiter les données du module dans une installation domotique ;

• Modbus TCP, pour échanger des données avec des équipements et des systèmes compatibles ;

• OPC UA, pour l’intégration à des systèmes de supervision et de gestion technique ;

• HTTP, pour transmettre des informations ou déclencher des actions sur des systèmes tiers.

Le 2PIO conserve sa propre logique d’automatisation : son fonctionnement local ne nécessite pas qu’un système externe assure en permanence le pilotage des scénarios.

Pour plus d'informations sur la communication, consultez : Protocoles de communication et interopérabilité

Pour être utilisées par un système tiers, les variables concernées doivent être préalablement exposées dans la configuration du 2PIO, conformément aux paramètres requis par l’interface de communication utilisée

7- Architecture réseau

Schéma d'architecture

Description du boîtier

1- Etat des voyants

Le dispositif comporte 6 voyants LED permettant de visualiser l’état du système, des communications et des entrées / sorties.

1.1- Voyant "Process information"  -  Scénario

1.2- Voyant "Wireless mode"  -  Transmissions vers les autres modules

État du voyant	Signification
bleu fixe	Transmissions activées
bleu clignotant	mode "appairage"
rouge fixe	Transmissions désactivées

1.3- Voyant "Wi-Fi mode"  -  Connectivité

État du voyant	Signification
vert fixe	Connexion Wi-Fi active
vert clignotant	mode AP - routeur
violet fixe	Tunnel SSH actif
orange clignotant	Tunnel SSH inactif
rouge fixe	absence de connexion Wi-Fi

1.4- Voyant "Out"  -  Relais

État du voyant	Signification
Eteint	contacts 1 et 2 ouverts
rouge fixe	contact 1 fermé / contact 2 ouvert
bleu fixe	contact 2 fermé / contact 1 ouvert
violet fixe	contacts 1 et 2 fermés

1.5- Voyant "IN BT"  -  Entrées basse tension 24V

État du voyant	Signification
Eteint	entrée 1 et 2 ouvertes
rouge fixe	entrée 1 fermée / entrée 2 ouverte
bleu fixe	entrée 2 fermée / entrée 1 ouverte
Violet fixe	entrée 1 et 2 fermées

1.6- Voyant "IN AC"  -  Entrées 220 V

État du voyant	Signification
Eteint	entrées 1 et 2 ouvertes
rouge fixe	entrée 1 fermée / entrée 2 ouverte
bleu fixe	entrée 2 fermée / entrée 1 ouverte
violet fixe	entrée 1 et 2 fermées

2- Bloc de jonction à insertion

Le bloc de jonction à ressort est composé de 18 bornes réparties sur 2 rangées :

• Rangée du haut : bornes A1 à A9
• Rangée du bas : bornes B1 à B9

Il permet le raccordement rapide et sans vis (insertion directe) des alimentations, entrées, sorties relais et commandes.

2.1- Affectation des bornes

rangée haute
A1   Phase	A2   Relais 1 COM	A3   Relais 1 NO	A4   Relais 2 COM	A5   Relais 2 NO	A6   Entrée 220V 1	A7   GND	A8   Alim 24V 1	A9   Alim 24V 2
rangée basse
B1   Neutre	B2   Relais 1 COM	B3   Relais 1 NO	B4   Relais 2 COM	B5   Relais 2 NO	B6   Entrée 220V 2	B7   GND	B8   Entrée BT 1	B9   Entrée BT 2
230 AC	RLA 1	RLA 1	RLA 2	RLA 2	2 in AC	GND	in 1 BT	in 2 BT

• Vérifier la correspondance des tensions avant raccordement (notamment l’entrée 230 V)
• Respecter les sections de câbles adaptées au courant utilisé
• S’assurer du bon enclenchement des conducteurs dans les bornes à ressort
• Couper l’alimentation avant toute intervention

Voir Raccordement électrique

3- Navigation avec le bouton de configuration

Chaque module est équipé d'un bouton permettant d'exécuter certaines fonctions directement sur l'appareil, sans passer par l'interface Web.

(photo du bouton)

La navigation s'effectue à l'aide de différents types d'appuis sur le bouton :

• Appui simple
• Double appui
• Appui long

Le tableau ci-dessous récapitule les différentes actions disponibles

État	Action sur le bouton	Fonction	LED
hors menu	Double appui	Accès au menu 1	bleu foncé
menu 1	Appui simple	Accès au menu 2	jaune
	Double appui	Lance le mode appairage	bleu clignotant
	Appui long	Transfert de la configuration Wi-Fi (SSID et mot de passe) ainsi que de la clé de chiffrement
menu 2	Appui simple	Accès au menu 3	violet
	Double appui	Quitte le mode Slave/Wireless
	Appui long	Redémarre le module
menu 3	Appui simple	Quitte le menu	bleu clair
	Double appui	Active ou désactive le mode Wireless, puis quitte le mode Slave
	Appui long	Réinitialisation complète du module (configuration usine)

Caractéristiques techniques

Matériel (hardware)

• Microcontrôleur double cœur (dual core)


Entrées et sorties

• Entrées basse tension : 2 entrées configurables en TOR (tout ou rien) ou en courant 4–20 mA, avec alimentation capteurs 24 V CC (25 mA max. par entrée)

• Entrées secteur : 2 entrées TOR 230 V CA, activées par application de la tension secteur

• Sorties relais de puissance : 2 relais bistables à contacts libres de potentiel

  • Courant maximal par sortie : 32 A pour les charges résistives et capacitives ; 25 A pour les charges inductives.

  • Tension maximale de commutation : 277 V CA

  • Mesure intégrée du courant en continu (DC) et en alternatif (AC)

  • Commutation synchronisée sur le zéro de la tension de référence du module, afin de réduire les pics de courant et les arcs électriques

  • Durée de vie électrique : 200 000 cycles

Automatisation et fonctions intégrées

• Edge automation : scénarios exécutés en boucle continue, avec stockage local (pas de cloud) Scénario

• Interface Web : pilotage et visualisation depuis un navigateur Web, avec prise en charge du mode PWA (application Web progressive)

• Horloge temps réel (RTC) : horloge intégrée avec batterie rechargeable

• Watchdog matériel : redémarrage automatique du microcontrôleur en cas de blocage

• Planification des actions : programmation journalière, hebdomadaire, mensuelle et annuelle, avec prise en compte des jours fériés et gestion des priorités

• Notifications : envoi de notifications par e-mail et SMS

Connectivité et protocoles de communication

• Réseau IP : communication TCP/IP via Wi-Fi

• Connectivité Wi-Fi : IEEE 802.11 b/g/n, bande de fréquence 2,4 GHz

• Configuration réseau : adressage IP automatique par DHCP et découverte des équipements par mDNS

• Protocoles de communication : TCP/IP, HTTP/HTTPS, Modbus TCP (serveur), SMTP et OPC UA (serveur)


• Intégration : Home assistant

• API HTTP : interface de programmation permettant l’échange de données et l’interaction avec le module via les méthodes HTTP GET, POST, PUT et DELETE

• Communication intermodules : échanges directs de données en pair-à-pair (peer-to-peer), avec découverte automatique par mDNS et partage de variables sur le réseau local, sans serveur central

• Accès distant sécurisé : tunnel SSH sortant, sans redirection de ports sur le routeur ni dépendance à un cloud public

Sécurité des communications

• Chiffrement AES-128 des échanges

• Protection anti-rejeu (anti replay) par nonce et compteur de séquence


Alimentation et consommation

• Tension d’alimentation : 230 V CA

• Puissance consommée : 6 W

Caractéristiques physiques

• Montage : rail DIN

• Température de fonctionnement : −20 °C à +60 °C

• Dimensions (L × H × P) : 54 × 90 × 60 mm

• Poids : 200 g

• Boîtier : polycarbonate, classement de réaction au feu UL 94 V-0

Garantie 2 ans

Consignes de sécurité

• - Ne démontez pas le boîtier et manipulez-le avec précaution lorsqu'il est sous tension
  - L'appareil doit être installé par du personnel qualifié
  - L'appareil ne doit pas être installé directement à l'extérieur
  - L'appareil ne doit pas être utilisé à des fins médicales, pour sauver des vies ou à toute autre fin où sa défaillance pourrait causer des blessures graves ou la mort

  Le non-respect de ces consignes entraîne l’annulation de la garantie du matériel

Remarques relatives à la sécurité

De par sa conception, 2PIO est très sécurisé. Il ne prend pas en charge les programmes de transfert de fichiers ou de terminaux tels que telnet, ftp, ssh, etc. Cela signifie qu'il est impossible pour quiconque de « s'introduire » dans le module ni d'accéder à d'autres appareils sur votre réseau local.

2PIO prend en charge la mise à jour à distance du micrologiciel de manière très sécurisée, rendant impossible l'installation à distance de logiciels malveillants.
La simplicité de 2PIO en fait un appareil très sécurisé. Comme pour tout appareil à installer sur un réseau, certaines précautions de sécurité doivent être respectées. S'il est installé sur Internet, il est recommandé de changer le mot de passe par défaut pour l'accès à l'interface Web. Veillez à utiliser des mots de passe sécurisés composés d'au moins 8 caractères et d'une combinaison de lettres majuscules, de lettres minuscules et de chiffres. N'utilisez pas de mots de passe faciles à deviner.
Pour plus de sécurité, nous vous conseillons de mettre en place un pare-feu sur le routeur utilisé pour la connexion Internet du module (pour limiter l'accès à certaines adresses IP).

Installation et accès au module

Montage et fixation

Monter le(s) module(s) dans le tableau électrique.

1- Préparation

• Assurez-vous que l’alimentation électrique du réseau est coupée pour garantir la sécurité
• Portez les équipements de protection individuelle si nécessaire

2- Fixation du module sur le rail DIN

- Vérifiez que le rail DIN est correctement installé et stable
- Placez le clip supérieur du module sur le bord supérieur du rail
  orientez le module de manière à ce que le clip de fixation arrière soit aligné avec le rail DIN
  vérifiez que le module est positionné dans le bon sens par rapport aux autres modules ou au flux du réseau
- Appuyez doucement sur la partie inférieure du module jusqu’à ce que le clip inférieur se verrouille sur le rail
  vérifiez que le module est bien clipsé et qu’il ne bouge pas

Vérification

- Contrôlez que tous les modules sont correctement alignés et fixés sur le rail DIN

- placer le module 2PIO dans un endroit sec et ventilé
- éviter une exposition directe aux rayons du soleil et à l'humidité

Raccordement électrique

Assurez-vous que l'alimentation électrique est coupée avant de procéder au câblage.
Respectez le schéma de câblage

- Utilisez des câbles de section appropriée : 1,5 mm 16A / 2,5 mm 20A
- Enficher les fils dans le bornier à insertion directe jusqu’en butée
- Pour les retirer, appuyer sur le bouton orange du bornier et extraire le fil

1- Tableau de raccordement

Réaliser les connexions en vous référant au tableau suivant :

rangée haute
A1   Phase	A2   Relais 1 COM	A3   Relais 1 NO	A4   Relais 2 COM	A5   Relais 2 NO	A6   Entrée 220V 1	A7   GND	A8   Alim 24V 1	A9   Alim 24V 2
rangée basse
B1   Neutre	B2   Relais 1 COM	B3   Relais 1 NO	B4   Relais 2 COM	B5   Relais 2 NO	B6   Entrée 220V 2	B7   GND	B8   Entrée BT 1	B9   Entrée BT 2
230 AC	RLA 1	RLA 1	RLA 2	RLA 2	2 in AC	GND	in 1 BT	in 2 BT

1.1- Alimentation

• Raccorder le fil de neutre (B1) et le fil de phase (A1) pour mettre le module sous tension.
  La phase sert de synchronisation pour le zéro crossing.

Il est conseillé d'utiliser des disjoncteurs distincts pour l’alimentation (commande) et la puissance

1.2- Sorties / relais

Les contacts sont libres de potentiel et fonctionnent comme des interrupteurs mécaniques ; ils ne fournissent aucune tension.
Les contacts peuvent au maximum couper du 277 VAC avec 30A ou 30 VDC avec 20A.

• raccorder la phase de puissance (alimentation) au bornier à insertion
  - relais 1 (A2 / B2) contacts en parallèle, l'un au dessus de l'autre
  - relais 2 (A4 / B4) contacts en parallèle, l'un au dessus de l'autre


• raccordez la phase de la charge de l'autre côté du bornier
  - relais 1 (A3 / B3) contacts en parallèle, l'un au dessus de l'autre
  - relais 2 (A5 / B5) contacts en parallèle, l'un au dessus de l'autre


• raccorder le neutre de la charge au neutre de puissance (alimentation) - ils ne passent pas par le module


Pour que les relais puissent commuter au zéro crossing, la phase utilisée pour l'alimentation du module et de la charge doivent être synchrones

1.3- Entrées

Entrées AC (220V)

• Raccorder le retour de la phase à piloter au bornier à insertion
  - entrée AC 1 (A6)
  - entrée AC 2 (B6)

Le neutre de référence est celui qui est raccordé sur l'alimentation 220 V du module

Entrées BT TOR

• Raccorder le contact à piloter au bornier à insertion
  - entrée BT 1 entre A8 et B8 (A8 sortie 24V / B8 entrée)
  - entrée BT 2 entre A9 et B9 (A9 sortie 24V / B9 entrée)

Entrées BT à boucle de courant (analogiques) 4/20mA

En mode analogique, les entrées doivent être configurées depuis l'interface Web, dans le menu « I/O ».

Une entrée basse tension 4-20 mA peut être divisée en deux canaux distincts A et B, permettant ainsi de disposer d'une entrée supplémentaire.
L'utilisation de ce mode nécessite un câblage spécifique au niveau des capteurs. Veillez à respecter les préconisations de câblage

Raccordement des capteurs

Raccordement des entrées BT en mode 2 canaux

MANQUE LE SCHEMA

2- Vérification des entrées et des sorties

• Remettez l’alimentation et vérifiez que le voyant vert s'allume bien en fixe au démarrage du module.


• Pour vérifier que les entrées et sorties réagissent bien, visualiser l'état des voyants sur la façade du module
  Description du boîtier


Première mise en service

La mise en service doit être effectuée en local, à proximité du module. Elle consiste à :

• mettre le module sous tension

• configurer la connexion Wi-Fi

Cette étape est indispensable pour permettre l’accès à distance au module

Prérequis à la mise en service

Avant de procéder à la mise en service du module, vérifiez que les opérations suivantes ont été effectuées :

• raccordement de l’alimentation
• raccordement des entrées
• raccordement des sorties
• vérification du câblage et des protections électriques

Pour plus de détails sur le câblage et les raccordements, consultez le chapitre Raccordement électrique.

Une fois ces vérifications effectuées, le module peut être mis sous tension et configuré.

1 – Démarrage du module

Dès sa mise sous tension, le module démarre automatiquement et lance sa séquence d’initialisation, qui peut durer jusqu’à 60 secondes.
Pendant cette phase, le voyant Process Information clignote en vert.
Une fois l’initialisation terminée, il passe au vert fixe, indiquant que le module est opérationnel.

Le comportement et la signification des voyants sont détaillés dans le chapitre « Description du boîtier »

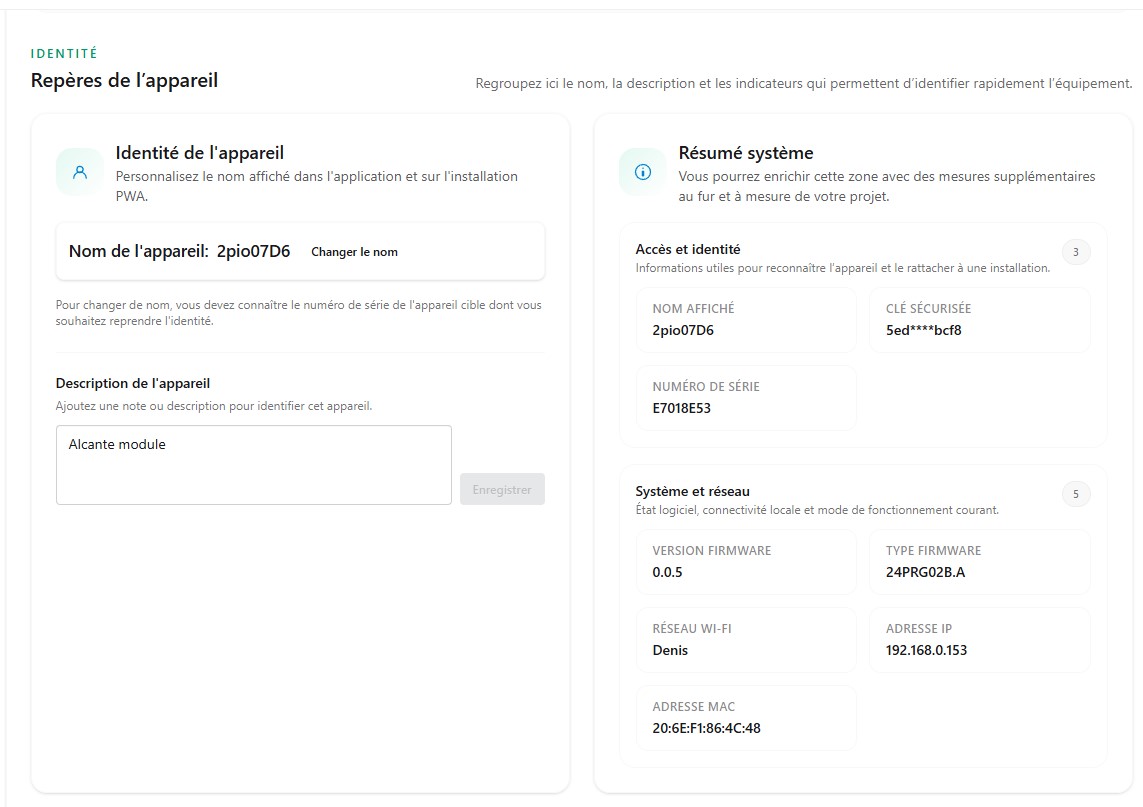

2- Identification du module

Pour identifier le module :

• Soulever le capot amovible

• Relevez l’identifiant indiqué sur le module

Chaque module possède un identifiant unique au format 2pioxxxx
où XXXX correspond à une combinaison de quatre lettres et chiffres.
Cet identifiant est utilisé pour accéder au module, aussi bien en local qu’à distance

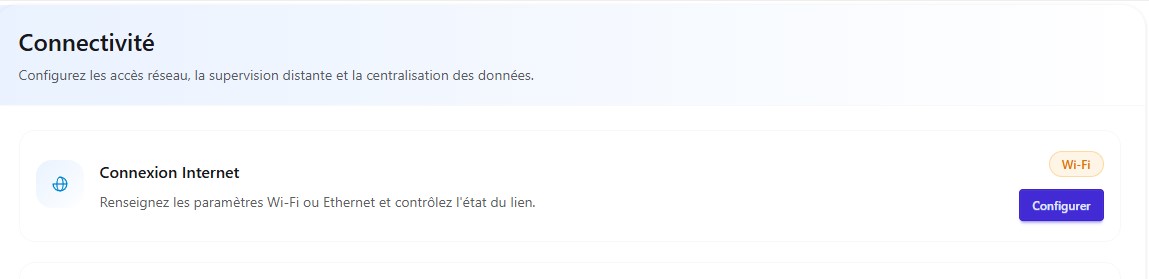

3- Configuration de la connexion WiFi

Lors de la première mise en service, le module crée automatiquement son propre réseau Wi-Fi temporaire, qui permet d’accéder à son interface de configuration.
Le voyant "Wi-Fi mode" clignote en vert lorsque le module fonctionne en mode point d’accès Wi-Fi.
La configuration peut être réalisée à l’aide d’un smartphone, d’une tablette ou d’un ordinateur équipé du Wi-Fi.

Remarque concernant la sécurité du navigateur
La connexion locale au module utilise le protocole HTTP, sans chiffrement.
Selon le navigateur utilisé, un avertissement de sécurité / absence de connexion Internet peut s’afficher.
Ces messages sont liés au mode de connexion utilisé lors de la configuration initiale.
Autorisez l’accès au site ou poursuivez vers la page proposée par le navigateur.

3.1- Connexion au réseau Wi-Fi du module

1. Activez le Wi-Fi sur l’appareil utilisé pour la configuration.

2. Sélectionnez le réseau Wi-Fi du module dans la liste des réseaux disponibles.

   Lors de la première connexion, le nom du réseau (SSID) apparaît sous la forme Modlink_2pioXXXX, où XXXX correspond à l’identifiant du module.
   un message "réseau non sécurisé" peut s'afficher - ce comportement est normal et il n'y a aucun risque


3. Accédez au portail captif en sélectionnant le réseau Wi-Fi du module. La page de configuration peut s’ouvrir automatiquement ou nécessiter un délai avant son affichage, selon l’appareil utilisé.

   Si une notification indique que le réseau Wi-Fi n’a pas accès à Internet, restez connecté à ce réseau pour poursuivre la configuration.

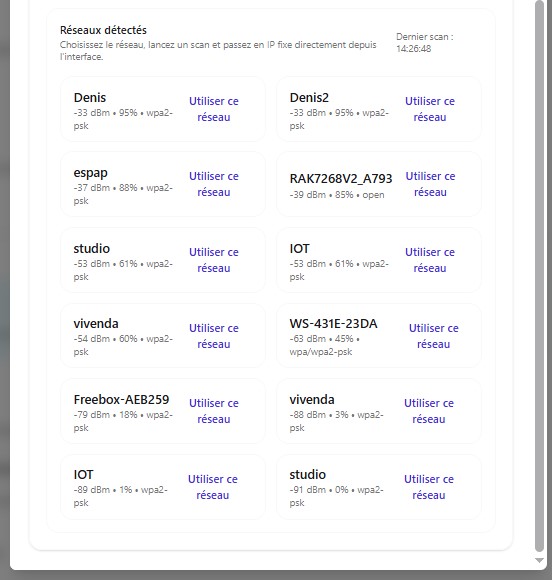

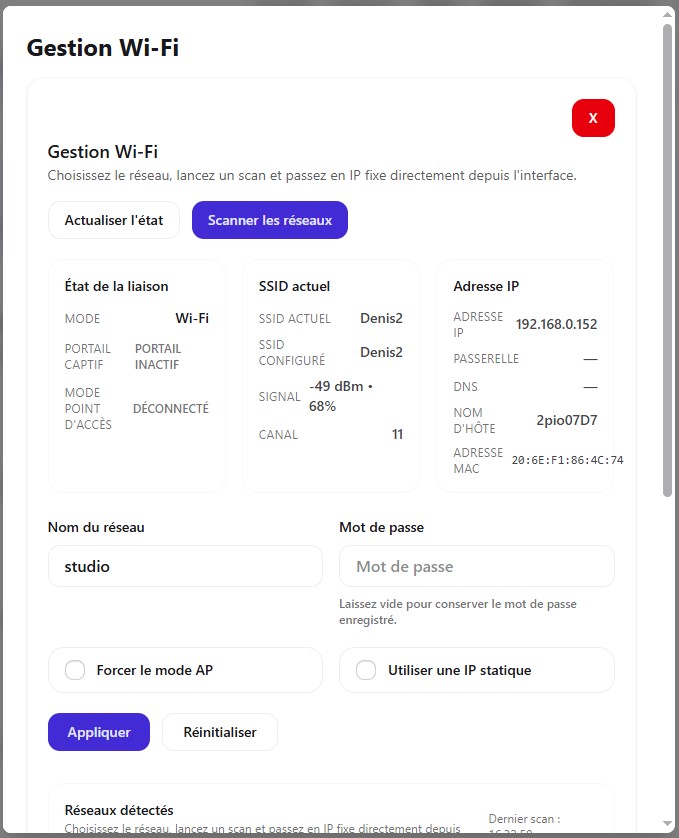

4. Sélectionnez le réseau Wi-Fi auquel le module doit se connecter.

   Vérifiez que le signal Wi-Fi est suffisamment puissant pour assurer une connexion stable. Un niveau de signal d’au moins 25% est recommandé.

5. Saisissez le mot de passe du réseau Wi-Fi, puis cliquez sur Appliquer

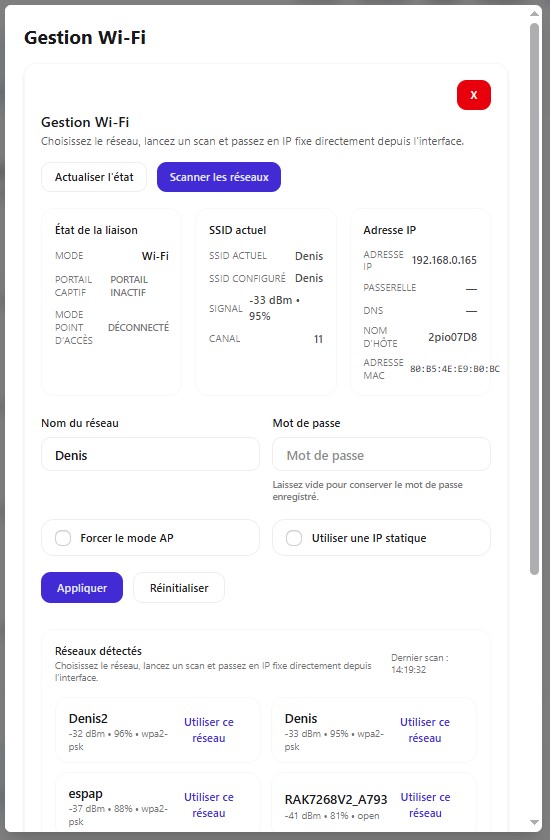

3.2- Vérification de la connexion Wi-Fi

Après l’application des paramètres, le voyant "Wi-Fi mode" indique l’état de la connexion :

• rouge fixe : le module est connecté au réseau Wi-Fi (il cesse de fonctionner en mode point d'accès WiFi et disparaît de la liste des réseaux WiFi disponibles)

• violet fixe : le tunnel SSH est actif

• vert clignotant : le module reste en mode point d’accès Wi-Fi. La connexion au réseau configuré a échoué ou n’a pas abouti (vérifiez le nom du réseau, le mot de passe et la qualité du signal). Le portail captif s'affiche à nouveau

Important : modification des paramètres Wi-Fi
Le module utilise les paramètres Wi-Fi enregistrés lors de sa configuration, notamment le nom du réseau (SSID) et son mot de passe.
Si ces paramètres sont modifiés sur le routeur, le module ne pourra plus se reconnecter au réseau avec les informations enregistrées (le voyant Wi-Fi mode clignotera en vert) et une nouvelle configuration Wi-Fi en local sera alors nécessaire.

Pour faciliter la maintenance et limiter les dépendances au réseau principal, il est recommandé de réserver au module 2PIO un SSID et un mot de passe spécifiques

4- Connexion et configuration initiale

4.1- Accès à l'interface Web

L’interface Web permet de configurer, de paramétrer et de superviser le module.

Ouvrez un navigateur Web sur un smartphone, une tablette ou un ordinateur, puis saisissez l’adresse correspondant au mode d’accès souhaité dans la barre d’adresse.

Accès depuis le réseau local

L’appareil utilisé pour accéder au module doit être connecté au même réseau local que le module.

Saisissez directement l’adresse suivante dans la barre d’adresse du navigateur : 2pioXXXX.local
Remplacez XXXX par l’identifiant du module, composé de quatre caractères (lettres et chiffres).

Accès à distance via Internet

Saisissez directement l’adresse suivante dans la barre d’adresse du navigateur : 2pioXXXX.modlink.fr
Remplacez XXXX par l’identifiant du module, composé de quatre caractères (lettres et chiffres).

4.2- Authentification et sécurisation des accès

L'écran de connexion s'affiche, saisissez les identifiants par défaut :

Identifiant : admin
Mot de passe : admin

Un avertissement indiquant que le certificat de sécurité n’est pas valide peut apparaître. Confirmez l’exception de sécurité pour poursuivre vers l’interface Web.

Personnalisation des identifiants

Pour sécuriser l’accès au module, il est fortement recommandé de modifier les identifiants par défaut dès la première connexion.

Vous pouvez également créer différents profils utilisateurs et leur attribuer les droits d’accès correspondant à leurs fonctions.
Consultez le chapitre Comptes utilisateurs pour plus d’informations.

Configuration du profil gestionnaire

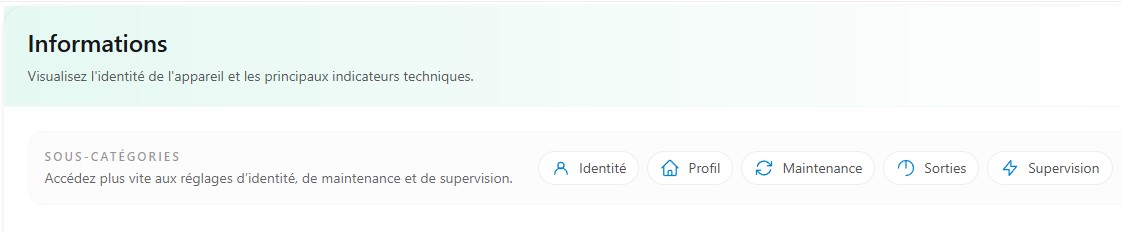

Dans Paramètres > Informations > Profil > Gestionnaire, renseignez les données de géolocalisation du module.
Ces informations permettent de déterminer les heures locales de lever et de coucher du soleil, utilisées notamment par les scénarios d’automatisation de l’éclairage.

Renseignez également l’adresse e-mail du gestionnaire afin de recevoir les notifications automatiques envoyées par le module lorsqu’une erreur est détectée.

5- Utilisation d'un scénario préconfiguré

Accès au module

Le module 2PIO est accessible localement, via un réseau Wi-Fi existant ou son propre point d’accès.
L’accès à distance via Internet est également possible lorsque le module dispose d’une connexion Internet et que les fonctions d’accès distant sont bien activées.

1- Accès local

1.1- Connexion directe en mode point d'accès (AP)

Dans certaines situations, le module 2PIO peut être utilisé sans connexion Internet. Lorsqu'aucun réseau Wi-Fi configuré n'est disponible, il bascule automatiquement en mode point d'accès (AP-routeur) au bout de 30 secondes.

Ce mode permet de se connecter directement au module depuis un ordinateur, une tablette ou un smartphone, via le réseau Wi-Fi qu’il émet.
Le nom du réseau Wi-Fi (SSID) prend la forme suivante : Captive Portal + 2pioID.

Le mode point d’accès est particulièrement utile lors de la première mise en service ou lorsqu’aucun réseau Wi-Fi configuré n’est disponible.
Le module reste opérationnel en local (les scénarios et automatismes configurés continuent de s’exécuter) mais aucun accès à distance n'est possible

Procédure de connexion :

1. Activez le Wi-Fi sur votre appareil

2. Recherchez les réseaux Wi-Fi disponibles

3. Sélectionnez le réseau du module, identifié par son SSID

4. Si votre appareil indique que le réseau Wi-Fi ne dispose pas d’un accès à Internet, cela est normal dans ce mode. Connectez-vous au réseau du module, même si votre appareil signale l’absence d’Internet.

5. Lorsque le portail captif s'affiche, suivez les instructions pour accéder à l'interface du module

1.2- Accès via un réseau Wi-Fi (mode standard)

Prérequis

• Le module est alimenté et connecté au réseau Wi-Fi local
• L'appareil utilisé pour la connexion est connecté au même réseau local que le module
• Vous disposez de l’identifiant du module, indiqué sous le capot de la face avant

Le module peut être connecté à différents types de réseaux :

• Réseau Wi-Fi local : réseau existant sur le site

• Réseau Wi-Fi dédié aux équipements IoT : réseau distinct du réseau principal, permettant d'isoler les équipements techniques

• Routeur cellulaire 4G/5G : équipement fournissant une connexion Internet via le réseau mobile et un accès Wi-Fi local

Un réseau Wi-Fi dédié aux équipements IoT permet de séparer les équipements techniques du réseau principal.
Cette séparation facilite l’administration du réseau et peut renforcer la sécurité, selon la configuration mise en place. Lorsque les identifiants du réseau Wi-Fi principal sont modifiés, la connexion des modules au réseau IoT dédié n’est pas affectée.

Procédure de connexion

1. Connectez votre ordinateur, tablette ou smartphone au même réseau local que le module

2. Ouvrez un navigateur Web

3. Saisissez l’adresse du module dans la barre d'adresse du navigateur suivi de .local
   2pioXXXX.local
   Remplacez XXXX par l’identifiant unique du module, composé de quatre caractères alphanumériques.

4. Sur la page de connexion, saisissez le nom d’utilisateur et le mot de passe

identifiant par défaut : admin
mot de passe par défaut : admin
Modifiez les identifiants par défaut lors de la mise en service afin de limiter les accès non autorisés

La connexion locale utilise le protocole HTTP. Selon le navigateur, un avertissement de sécurité peut apparaître pour indiquer l'absence de chiffrement HTTPS. Vérifiez que l’adresse saisie correspond bien au module puis autorisez l'accès au site / page selon les options proposées

💡 Astuce : si la page de connexion n’apparaît pas, vérifiez que l’appareil et le module sont bien sur le même réseau, que le numéro unique est correct et que la mise en service a été réalisée

Une fois la configuration Wi-Fi effectuée et le module connecté à Internet, celui-ci devient accessible à distance.
Par défaut, le tunnel SSH est activé afin de permettre cet accès distant

En l'absence de connexion Internet, le module 2PIO continue d'assurer le fonctionnement local de l'installation :
- Les scénarios, temporisations et automatismes configurés continuent de s'exécuter
- Les interfaces et les équipements connectés au module restent opérationnels sur le réseau local
- L'administration et le pilotage restent possibles localement,
L'accès distant via Internet n'est pas disponible tant qu'une connexion Internet opérationnelle n'est pas rétablie

1.3- Par adresse IP

Il est également possible d'accéder à l'interface web d'un module en utilisant directement son adresse IP.

Consulter l’adresse IP du module

L’adresse IP du module est consultable dans l’interface Web, dans le menu Paramètres > Informations > Résumé système.

Cette page regroupe également les principales informations d’identification du module :

• Numéro de série

• Adresse MAC

• Adresse IP

• Clé sécurisée

• Informations relatives au réseau Wi-Fi

Accéder à l’interface Web

1. Connectez votre ordinateur, tablette ou smartphone au même réseau local que le module 2PIO

2. Ouvrez un navigateur Web

3. Saisissez l’adresse IP du module dans la barre d’adresse du navigateur

4. Sur la page de connexion, saisissez votre nom d’utilisateur et votre mot de passe

L’adresse IP permet ainsi d’accéder à l’interface Web du module sans utiliser son nom d’hôte local.

l’adresse IP attribuée par le réseau peut changer, notamment après une reconnexion ou un redémarrage du module.

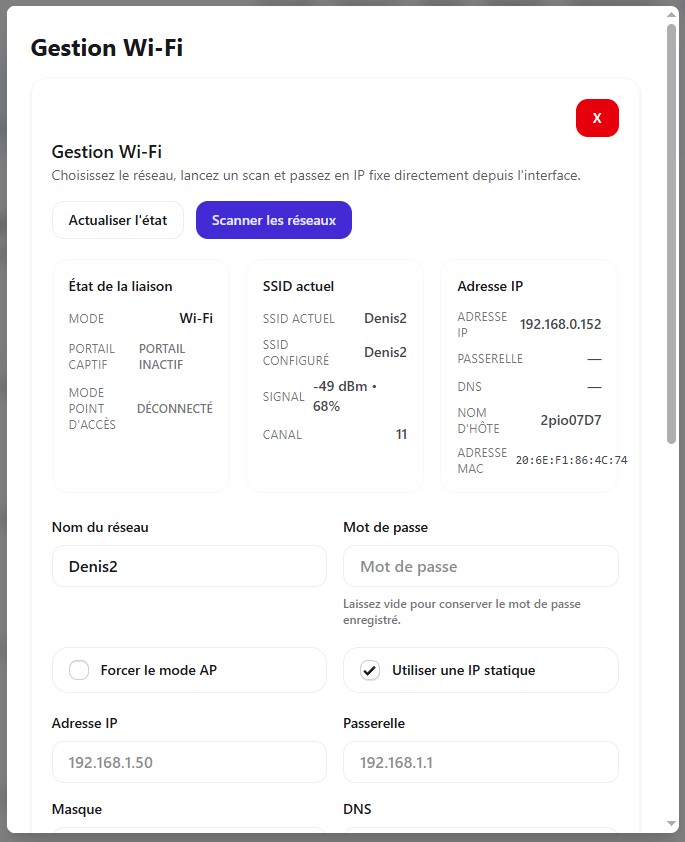

Pour conserver une adresse IP constante, vous pouvez configurer une adresse IP statique dans Paramètres > Connectivité > Connexion Internet > Configurer, puis activer l’option Utiliser une IP statique.

2- Accès à distance

Prérequis

• Le module est alimenté et a été préalablement mis en service
• Le module est connecté à Internet
• Vous avez relevé le numéro unique du module (indiqué sous le capot de la face avant)
• L’appareil utilisé pour la connexion distante possède une connexion Internet active et un navigateur compatible
• Vous disposez des identifiants d'accès (nom d'utilisateur et mot de passe) et avez les droits d’accès à distance
• Le tunnel SSH est opérationnel pour l'accès à distance au module

2.1- Via un navigateur Web

• Ouvrez votre navigateur (Chrome, Safari, Edge, Firefox ...)

• Dans la barre d'adresse, saisissez l'adresse du module sous la forme : 2pioXXXX.modlink.fr

  XXXX = ID unique composé de 4 caractères (chiffres et lettres)

• Entrez vos identifiants : nom d’utilisateur et mot de passe

• Cliquez sur "se connecter"

Une fois connecté, vous accédez à la page d'accueil de l'interface web du dispositif.

2.2- Accès temporaire via un partage de connexion mobile

Dans certains cas d’usage, un accès à distance peut être mis en place temporairement en l’absence de connexion Internet permanente sur site, grâce au partage de connexion mobile d’un smartphone.
Ce mode d’accès nécessite la présence d’un intervenant sur place pour activer le partage de connexion et établir la liaison. Il est destiné à des interventions ponctuelles, telles que la mise en service ou la programmation du module. Il ne remplace pas une connexion Internet locale permanente et peut être soumis aux limitations du réseau mobile (débit, stabilité, consommation de données)

Mise en œuvre :

1. L’intervenant sur site active le partage de connexion Wi-Fi de son smartphone

2. Il connecte le module à ce réseau Wi-Fi temporaire

3. Le technicien à distance peut alors accéder au module, sous réserve que les fonctions d’accès distant nécessaires soient configurées et opérationnelles

2.3- Désactiver la connexion à distance

Par défaut, l’accès à distance au module 2PIO est activé via le tunnel SSH.
Ce tunnel est partagé entre l’accès distant à l’interface Web du module 2PIO et l’accès distant via OPC UA. Il ne peut être utilisé que par une seule de ces fonctionnalités à la fois.
Lorsque le tunnel SSH est affecté à l’accès OPC UA distant, l’accès distant à l’interface Web du module est désactivé. L’accès local au module reste disponible.

Si vous ne souhaitez pas que le module soit accessible depuis l'extérieur du réseau local :

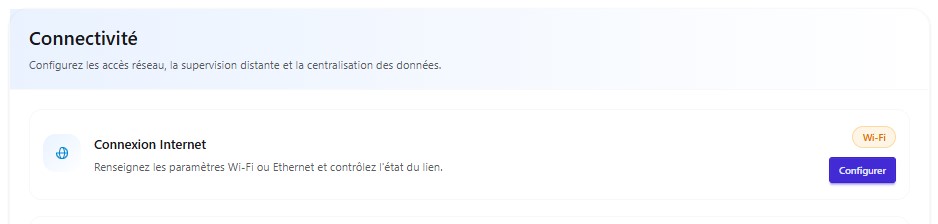

• accédez au menu "Paramètres" > "Connectivité" > "Accès à distance"
• appuyer sur le bouton Configurer
• cochez l'option "Désactiver le SSH".

• Une fois l'option activée, l'état de la connexion est mis à jour et affiche « SSH désactivé », confirmant que l'accès à distance est désormais désactivé

3- Page d'accueil et tableau de bord

Après connexion, l’interface Web du 2PIO affiche la page d’accueil, organisée sous forme de tableau de bord.

La barre de navigation, située en haut de l’écran, permet d’accéder aux différents menus de l’interface : Scénarios, I/O, Widgets, Planification et Paramètres.

La page d’accueil regroupe des raccourcis vers les principales fonctions du module, ainsi qu’une zone dédiée aux widgets configurés. Ces derniers permettent notamment de commander les équipements, de consulter l’état des entrées et des sorties et de visualiser les mesures disponibles.

Le bouton « Gérer les widgets » permet d’accéder à leur configuration afin de personnaliser le tableau de bord.

4- Mode application sur smartphone (PWA)

L’interface Web du 2PIO peut être utilisée en mode application (PWA) sur smartphone.
Un raccourci est ajouté à l’écran d’accueil pour accéder directement à l'interface du module, sans avoir à ouvrir le navigateur ni à saisir son adresse.
Cette fonctionnalité ne nécessite aucune installation depuis un magasin d’applications

Installation sur smartphone Android

La procédure ci-dessous a été validée avec Firefox sur Android. Les intitulés des menus peuvent varier selon la version du navigateur et du système.

1. Ouvrir l’interface Web du 2PIO

Depuis Firefox, accéder à l’interface Web du module.

2. Ouvrir le menu du navigateur

Appuyer sur le menu de Firefox, puis sélectionner l’option permettant d’ajouter ou d’installer la page sur l’écran d’accueil.

3. Nommer le raccourci

Saisir le nom souhaité pour identifier le module sur l’écran d’accueil, puis valider.

4. Accéder au 2PIO depuis l’écran d’accueil

Une nouvelle icône apparaît sur l’écran d’accueil du smartphone. Appuyer dessus pour ouvrir directement l’interface Web du 2PIO en mode application (cette icône constitue un raccourci vers l’interface Web du module, elle ne correspond pas à une application native à télécharger et à installer).

Réseau et communication

Rechercher et ajouter un module

Prérequis

Avant de rechercher et d’ajouter un module, vérifiez :

• Connexion Wi-Fi : le module doit être sous tension et connecté au réseau Wi-Fi local

• Appairage : si le module doit rejoindre un réseau ModLink existant, l’appairage et le transfert de la clé de chiffrement doivent avoir été effectués au préalable

• Droits d’accès : vous devez disposer des autorisations nécessaires pour modifier la configuration du module

1- Découverte automatique par mDNS

Le protocole mDNS permet de rechercher les modules disponibles sur le réseau local sans avoir à saisir manuellement leur adresse.

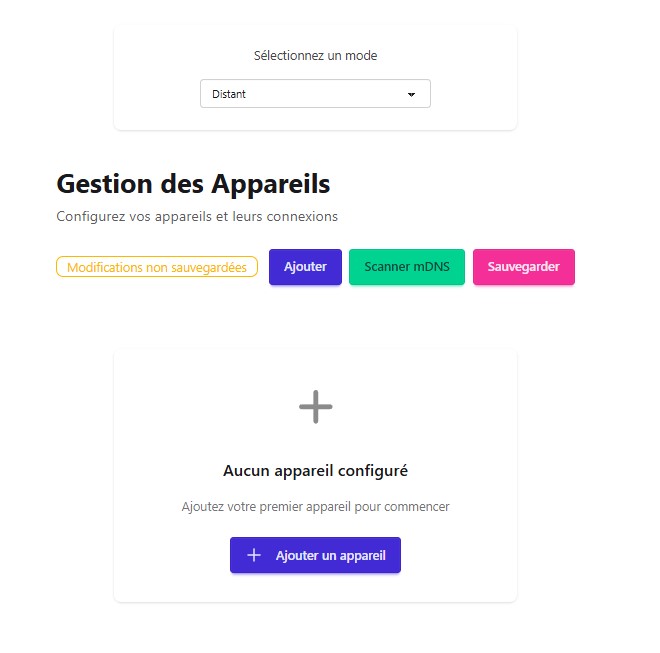

1. Dans le menu "I/O", sélectionnez "Distant" dans le champ Valeur

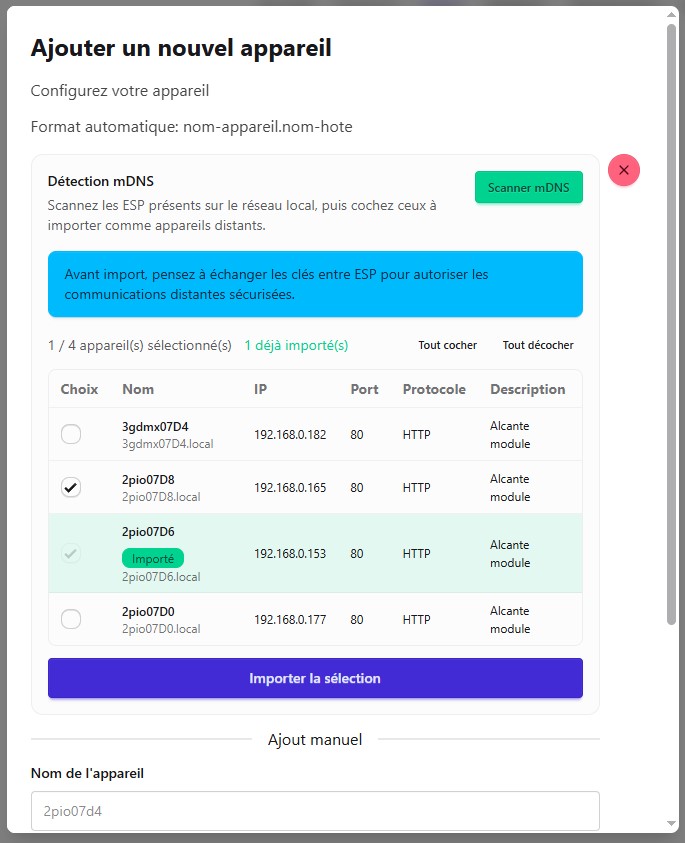

2. Cliquez sur "mDNS" pour lancer la recherche des modules présents sur le réseau local

3. Dans la liste des résultats, cochez les modules que vous souhaitez ajouter

4. Cliquez sur "Importer la sélection" pour les ajouter à la liste des modules distants

Avant toute importation, transférez les clés de chiffrement vers les modules afin de sécuriser les communications.
Une fois cette opération réalisée, vous pouvez lancer la découverte mDNS et importer les modules souhaités

Transférer les clés de chiffrement

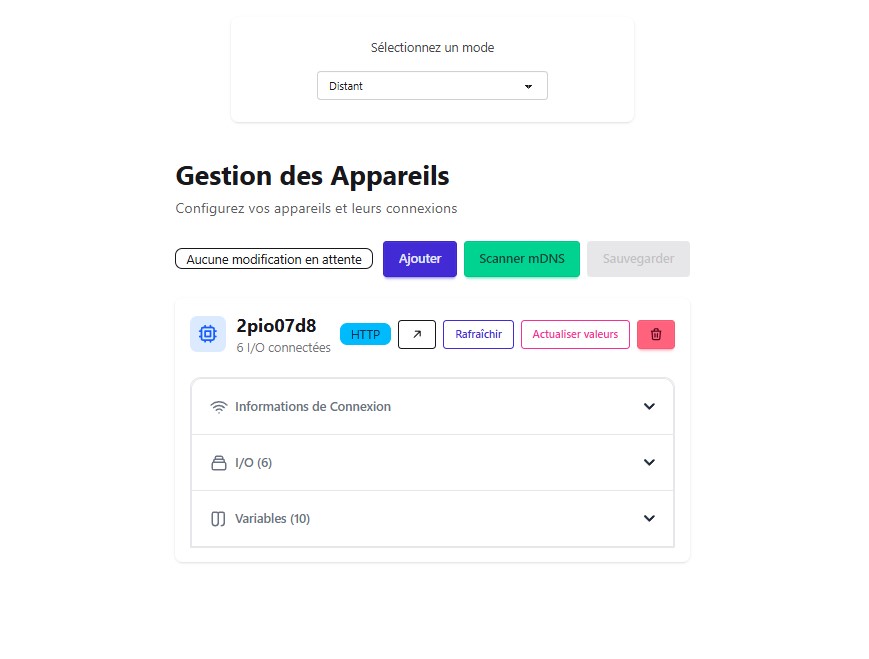

Une fois importé, le module apparaît dans la liste des modules connectés.
Pour chaque module, il est possible de consulter les informations de connexion (ports, adresse MAC, clé API), la liste des I/O et des variables partagées.
Cliquez sur les listes déroulantes pour développer leur contenu et afficher les informations disponibles.

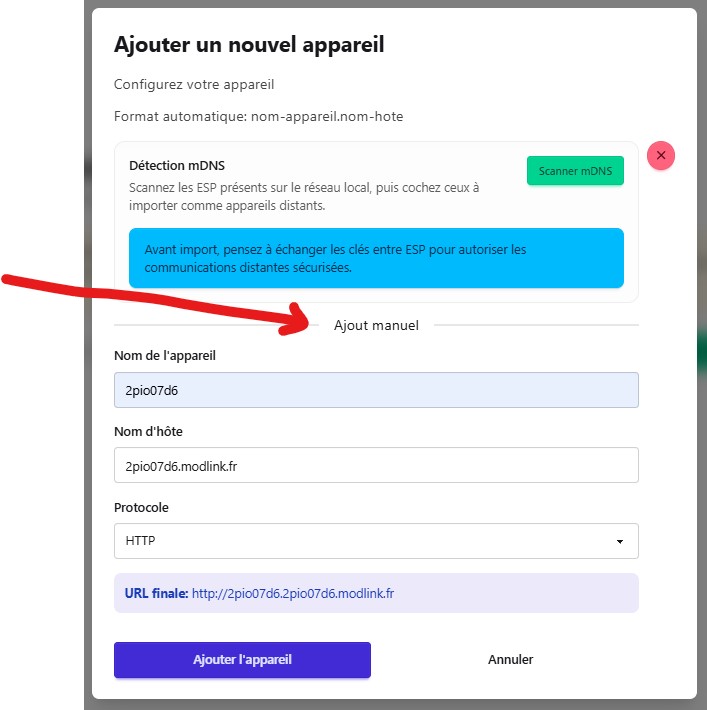

2. Ajout manuel d’un module

Si vous connaissez l'identifiant du module, vous pouvez l'ajouter manuellement sans effectuer de scan mDNS

1. Dans le menu I/O > Distant, cliquez sur + Ajouter un appareil



2. Renseignez les champs Nom de l’appareil et Nom d'hôte au format attendu, par exemple 2pioXXXX.modlink.fr

3. Sélectionnez le protocole HTTP

4. Cliquez sur Ajouter l’appareil pour confirmer

3- Consulter les informations de connexion

Après l’ajout d’un module, vous pouvez consulter les informations disponibles dans la liste des modules distants, notamment les ports, l’adresse MAC, la clé API, les entrées/sorties et les variables.

Pour consulter les informations réseau du module lui-même, ouvrez Paramètres > Informations > Résumé système. Cette page affiche notamment :

• le numéro de série

• l’adresse MAC

• l’adresse IP

• la clé sécurisée

• les informations relatives à la connexion Wi-Fi

Appairer les modules et créer un réseau

Cette procédure décrit comment créer un réseau de communication entre plusieurs modules 2PIO ou intégrer un nouveau module à un réseau existant.

Deux méthodes sont disponibles :

• Appairage manuel, à l’aide du bouton de configuration des modules.

• Appairage via les interfaces Web, pour effectuer les opérations en local depuis un navigateur Web

Ces deux méthodes permettent de transférer les clés de chiffrement et de configurer la connexion Wi-Fi du nouveau module.
Pour que l’intégration soit effective, la configuration doit être sauvegardée et le module redémarré.

Prérequis

Avant de commencer, vérifiez les points suivants :

• Installation : le ou les nouveaux modules sont installés et raccordés conformément aux recommandations du chapitre Raccordement électrique

• Fonctionnement : les voyants indiquent un fonctionnement normal des modules
  Consultez le chapitre État des voyants si nécessaire

• Droits d'accès : vous disposez d'un accès au module déjà configuré et votre profil possède la permission "Appairage de modules"

• Partage des variables : les variables à échanger entre les modules doivent être exposées. Les variables non exposées restent internes au module et ne sont pas accessibles aux autres modules du réseau

Conditions d'appairage et de transfert de la clé de chiffrement :
L'appairage nécessite une intervention sur place (y compris lorsqu'il est effectué via les interfaces Web).
Pour des raisons de sécurité, les modules doivent se trouver à proximité immédiate les uns des autres et le transfert  de la clé de chiffrement doit être effectué dans les 2 minutes suivant l'activation de l'appairage.
Passé ce délai, relancez la procédure d'appairage avant de tenter à nouveau le transfert

1. Appairage manuel avec le bouton de configuration

Consultez le chapitre navigation avec le bouton de configuration pour connaître le fonctionnement des boutons,

1.1. Préparer le module à ajouter (récepteur)

Sur le module à intégrer au réseau :

1. Effectuez un double appui sur le bouton de commande ; la LED Wireless mode s'allume en bleu foncé

2. Effectuez ensuite un appui simple ; la LED Wireless mode se met alors à clignoter en bleu

Le mode appairage est alors activé pour une durée de deux minutes

Répétez cette opération pour chaque module supplémentaire à intégrer au réseau.

1.2. Transférer les informations depuis le module déjà configuré (émetteur)

Sur le module déjà configuré :

1. Effectuez un double appui sur le bouton de configuration ; la LED Wireless mode s'allume en bleu foncé

2. Effectuez ensuite un appui long pour lancer le transfert de la clé de chiffrement et de la configuration Wi-Fi (SSID et mot de passe) vers le ou les modules à ajouter

Vérifiez que le transfert a été correctement effectué en contrôlant l'état des voyants sur le module récepteur :

• la LED "Process info" passe au vert fixe
• la LED "WiFi mode" passe au violet. Si elle reste verte clignotante, cela signifie que le transfert a échoué. Dans ce cas, recommencez l'intégralité de la procédure : activez à nouveau l'appairage sur le module récepteur, puis relancez le transfert depuis le module émetteur.

2. Appairage via les interfaces Web en local

Cette méthode permet de configurer la connexion Wi-Fi du nouveau module, de transférer les clés de chiffrement et d'intégrer les modules au réseau depuis leurs interfaces Web en local.

2.1. Connecter le module à ajouter au réseau Wi-Fi

Se connecter au réseau Wi-Fi temporaire du module

1. Activez le Wi-Fi sur votre smartphone ou sur l’équipement utilisé pour la configuration.

2. Recherchez les réseaux Wi-Fi disponibles.

3. Sélectionnez le réseau temporaire du module à ajouter. Son nom correspond au SSID « Captive Portal », suivi de l’identifiant du module.
   Si un message indique que le réseau n’est pas sécurisé ou qu’il ne dispose pas d’une connexion Internet, maintenez la connexion à ce réseau Wi-Fi.

La page du portail captif s’affiche automatiquement. Son ouverture peut prendre quelques instants.

Configurer la connexion Wi-Fi

1. Sur le portail captif, sélectionnez le réseau Wi-Fi auquel le module doit se connecter
   Vérifiez que la qualité du signal est suffisante pour assurer une connexion stable. Le niveau recommandé est d'au moins 25%.

2. Saisissez le mot de passe du réseau Wi-Fi puis cliquez sur « Appliquer »

Contrôlez ensuite l'état de la LED Wi-Fi mode :

• elle passe au rouge lorsque le module se connecte au Wi-Fi

• elle passe ensuite au violet fixe lorsque le tunnel SSH est actif

Si le mot de passe est incorrect ou si le signal Wi-Fi est insuffisant, la LED peut continuer à clignoter en vert et le portail captif peut s'afficher à nouveau. Dans ce cas, vérifiez les paramètres de connexion et recommencez la configuration si nécessaire.

Une fois la connexion établie, ouvrez un navigateur Web et saisissez l'adresse locale du module dans la barre d'adresse :  2pioXXXX.local
Remplacez XXXX par l’identifiant du module

2.2. Ouvrir l'appairage sur le module déjà configuré

Depuis l'interface Web du module déjà configuré :

1. Ouvrez le menu "I/O"

2. Sélectionnez le mode "Wireless", puis l'onglet "Clés"

3. Dans la section "Clé et appairage sécurisé", cliquez sur "Ouvrir l'appairage"

L'appairage est alors ouvert sur le module principal

2.3. Demander l'intégration du nouveau module

Depuis l'interface Web du module à ajouter :

1. Ouvrez le menu "I/O"

2. Sélectionnez le mode "Wireless", puis l'onglet "Clés"

3. Dans la section "Clé et appairage sécurisé", cliquez sur "Demander à rejoindre"

Cette opération permet au nouveau module de demander son intégration au réseau

2.4. Transférer la clé de chiffrement

Revenez sur l'interface Web du module déjà configuré :

1. Dans la section "Transférer les clés chiffrées", cliquez sur "Transférer les clés"

2. Vérifiez que le transfert a bien été pris en compte sur le module à ajouter

le transfert doit être effectué dans les deux minutes suivant l'ouverture de l'appairage sur le module principal. Si le délai expire, relancez la procédure d'appairage

Si l'interface signale que la clé est manquante, cliquez sur « Actualiser l'état ». Si nécessaire, vérifiez la disponibilité des clés dans Paramètres > Sécurité > Clés avant d'envisager leur régénération.

2.5. Détecter et importer les modules

Une fois les clés transférées, les modules doivent être détectés et importés dans la configuration du réseau.

Depuis l'interface Web :

1. Ouvrez le menu "I/O", sélectionnez le mode "Distant"

2. Cliquez sur "Scanner mDNS" pour lancer la détection des modules présents sur le réseau

3. Dans la liste des appareils détectés, repérez le module à ajouter, cochez-le puis cliquez sur "Importer la sélection"

4. Cliquez sur "Sauvegarder" pour enregistrer la configuration

3. Finaliser l'intégration au réseau

Toute modification de la composition du réseau de modules — ajout, suppression ou remplacement — nécessite un redémarrage pour appliquer la nouvelle configuration.

Après avoir enregistré les modifications :

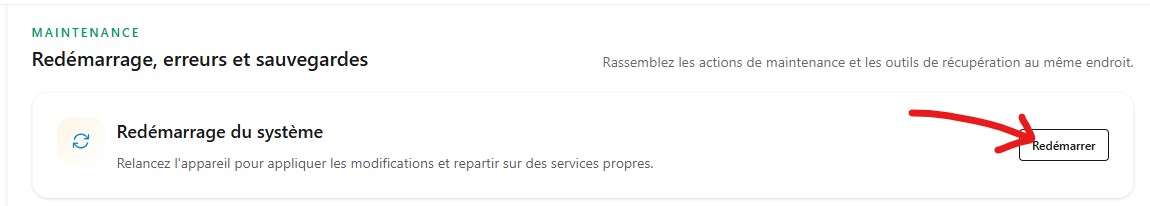

1. Cliquez sur le bouton "Redémarrer" dans la barre de navigation

2. Attendez que le module redémarre et vérifiez l'état des voyants

3. Vérifiez que les modules communiquent correctement au sein du réseau

Une fois les modules appairés et le réseau de communication établi, il est nécessaire de définir le rôle de chaque module.
Consultez le chapitre définir le rôle d'un module pour poursuivre

Toute modification de la composition du réseau de modules (ajout, suppression ou remplacement) nécessite un redémarrage afin d'appliquer la nouvelle configuration

Remplacer un module défaillant

Dans une installation comportant plusieurs modules, il est possible de remplacer un module défaillant sans avoir à reconfigurer l'ensemble du réseau.

Pour cela, attribuez au nouveau module le nom et le numéro de série du module défaillant, puis restaurez sa configuration à partir d’une sauvegarde. Les autres modules pourront ainsi retrouver automatiquement le module de remplacement et poursuivre leurs échanges sans modification supplémentaire du réseau.

1. Renommer le module de remplacement

Dans l’interface Web du nouveau module, accédez à Paramètres > Informations > Identité, puis cliquez sur "Changer de nom", à côté du champ Nom de l’appareil.

Reportez les informations du module défaillant :

• Nouveau nom : saisissez le nom de l’ancien module

• Numéro de série : saisissez le numéro de série de l’ancien module. Celui-ci figure sur l’étiquette d’identification située sous le capot du module

• Confirmez la demande de remplacement

Le numéro de série du module s'affiche dans l’interface Web, sous Paramètres > Informations > Identité > Résumé système, il figure également sur l'étiquette d'identification située sous le capot amovible

2- Restaurer la configuration de l'ancien module

Pour restaurer la configuration du module défaillant :

1. Accédez à Paramètres > Informations > Maintenance.

2. Dans la section Sauvegardes, cliquez sur Restaurer pour restaurer la dernière sauvegarde
   une sauvegarde du module défaillant.

Les cinq dernières sauvegardes sont conservées. Vous pouvez donc choisir une sauvegarde antérieure si nécessaire.

Une fois le remplacement effectué et la configuration restaurée, le nouveau module reprend le fonctionnement de l’ancien, sans qu’il soit nécessaire de reconfigurer les autres modules du réseau ni les scénarios enregistrés dans la sauvegarde.

Remarque : si le module défaillant est réparé puis remis en service, il ne retrouvera pas son nom initial. Au démarrage, il prendra automatiquement le nom attribué au module de remplacement.

• Accédez au menu "Paramètres"
• Sélectionnez l'onglet "Informations", puis cliquez sur "Maintenance"
• Dans la section Sauvegardes, cliquez sur le bouton Restaurer afin de restaurer la dernière sauvegarde disponible.
  Les cinq dernières sauvegardes restent toutefois disponibles et peuvent être restaurées si nécessaire


Une fois le changement de nom effectué et la configuration restaurée, le nouveau module remplacera automatiquement le module défaillant et pourra être utilisé sans nécessiter de reconfiguration du réseau ni des scénarios

Si le module défaillant est réparé puis remis en service, il ne reprendra pas son nom d'origine.
Au démarrage, il prendra automatiquement le nom du module de remplacement

Protocoles de communication et interopérabilité

Le module 2PIO permet d’échanger des données avec des systèmes externes à l’aide de différents protocoles et services de communication, notamment Modbus TCP, Home Assistant, OPC UA et HTTP.

Ces interfaces permettent notamment de transmettre les données du module à des systèmes tiers, de les exploiter dans des applications de supervision ou de domotique et, selon les fonctionnalités disponibles, de déclencher des actions à distance.

Prérequis

Avant de configurer une intégration, exposez les variables qui doivent être utilisées par les systèmes tiers.

Les variables non exposées restent internes au module et ne sont pas accessibles aux services tiers concernés. L’exposition doit être configurée en fonction du protocole ou du service utilisé.
Exposer les variables

1- Intégration ModBus TCP

Modbus est un protocole de communication industriel ouvert, largement utilisé pour l’échange de données entre des équipements d’automatisation : automates, contrôleurs, capteurs, compteurs et systèmes de supervision.

1.1. Activation de l’accès Modbus distant

Pour autoriser les échanges Modbus à distance :

1. Ouvrez le menu « Paramètres »

2. Sélectionnez l’onglet « Connectivité », puis cliquez sur « Configurer »

3. Dans la fenêtre qui s’affiche, repérez la section « Commande Modbus »

4. Activez l’option « Modbus distant »

Une fois cette option activée, les échanges Modbus à distance sont autorisés sur le module.

Seules les variables préalablement exposées à Modbus sont accessibles via ce protocole

2- Intégration avec Home Assistant

Home Assistant est une plateforme open source de domotique permettant de centraliser et d’automatiser la gestion de nombreux équipements connectés au sein d’une interface unique.

L’intégration du module 2PIO permet de consulter ses états, d’exploiter ses mesures et de commander ses sorties depuis Home Assistant. Les variables exposées peuvent être utilisées dans les tableaux de bord et les automatisations de la plateforme.

Prérequis

L’intégration du 2PIO dans Home Assistant nécessite une installation fonctionnelle de Home Assistant sur un ordinateur ainsi que l’installation de l’intégration Alcante via HACS (Home Assistant Community Store).

2.1. Configuration du module 2PIO

1. Ouvrez le menu « Paramètres »

2. Sélectionnez l’onglet « Connectivité »

3. Choisissez « Home Assistant »

4. Cliquez sur « Configurer »

Une fenêtre d'appairage s'ouvre alors avec un code de validation

2.2- Ajout du module 2PIO dans Home assistant

Dans Home Assistant :

1. Ouvrez « Paramètres », puis « Appareils et services »

2. Ajoutez l’intégration Alcante

3. Suivez la procédure de découverte automatique ou de configuration manuelle pour ajouter le module

Découverte automatique

1. Home Assistant recherche automatiquement les modules disponibles sur le réseau local

2. Sélectionnez le ou les modules à ajouter

3. Consultez l’interface d’administration du module pour récupérer le code de validation à 6 chiffres

4. Saisissez ce code dans la fenêtre de configuration de Home Assistant pour confirmer l’intégration

Une fois la validation effectuée, le module est ajouté à Home Assistant. Les variables exposées deviennent disponibles pour la consultation, le pilotage et les automatisations, selon leur configuration.

Configuration manuelle

Si le module n’est pas détecté automatiquement, vous pouvez procéder à une configuration manuelle.

Lors de l’ajout de l’intégration, renseignez la clé ou les informations d’authentification demandées par l’interface, puis validez la configuration.

Une fois la connexion établie, Home Assistant ajoute le module à l’intégration.

La fréquence de rafraîchissement, configurable en secondes, détermine l’intervalle entre deux mises à jour des variables transmises à Home Assistant. Adaptez cette valeur aux besoins de l’installation.

4- Intégration HTTP

Le module 2PIO permet d’envoyer des requêtes HTTP à des systèmes tiers à l’aide de variables d’action HTTP. Ces variables permettent de déclencher une requête lorsqu’une valeur leur est affectée depuis un scénario, un widget ou une planification.

Les méthodes disponibles sont GET, POST et PUT. La requête est envoyée à l’URL configurée et peut inclure des paramètres supplémentaires ainsi qu’un mécanisme d’authentification, selon les possibilités proposées.

4.1. Configuration des variables d’action HTTP

Pour créer et configurer une variable d’action HTTP :

1. Ouvrez le menu « Paramètres » du module

2. Sélectionnez l’onglet « Connectivité »

3. Dans la section « Variables action HTTP », cliquez sur « Configurer »

4. Cliquez sur « Nouvelle variable »

Renseignez ensuite les paramètres de la variable :

• Nom de la variable : indiquez un nom permettant d’identifier l’action HTTP

• Méthode : sélectionnez la méthode HTTP à utiliser : GET, POST ou PUT

• URL : renseignez l’adresse du système tiers à interroger. Le champ accepte le paramètre {value}, qui sera remplacé par la valeur affectée à la variable

• Paramètres ajoutés à toutes les requêtes (facultatif) : indiquez les paramètres supplémentaires à ajouter aux requêtes, par exemple un jeton d’authentification si le système distant le prévoit

• Valeurs faciles (facultatif) : définissez des valeurs prédéfinies permettant d’associer des valeurs écrites à des fragments ajoutés à la requête

• Authentification : sélectionnez le type d’authentification requis par le système tiers et renseignez les informations demandées

• TLS (HTTPS) : configurez les paramètres de sécurisation de la connexion lorsque le système tiers utilise HTTPS

Enregistrez la configuration de la variable.

4.2. Utilisation dans un scénario

Une fois créée, la variable d’action HTTP peut être utilisée dans un scénario, un widget ou une planification.

Lorsqu’une valeur lui est affectée, le 2PIO envoie automatiquement la requête HTTP configurée au système tiers. La valeur affectée à la variable est transmise dans la requête, notamment à l’emplacement du paramètre {value} dans l’URL.

La réponse du système tiers n’est pas exploitée par le 2PIO : la lecture de la variable renvoie la dernière valeur qui lui a été affectée.

Cette fonction permet notamment de déclencher une action sur un système externe à partir d’un scénario du 2PIO, sans nécessiter de connexion matérielle directe entre les équipements.

5- Intégration OPC UA

OPC UA (Open Platform Communications Unified Architecture) est un standard de communication permettant l’échange sécurisé de données entre différents équipements et logiciels industriels.

Dans le domaine de la GTB/GTC, il facilite l’interconnexion entre les équipements techniques, les systèmes de contrôle et les logiciels de supervision.

L’intégration OPC UA permet de mettre à disposition des systèmes compatibles les variables, les états et les mesures du module pour leur exploitation, notamment en supervision. Les possibilités de pilotage dépendent des fonctions prises en charge et des droits configurés.

5.1- Activation du serveur OPC UA

1. Ouvrez le menu "Paramètres"
2. Sélectionnez l'onglet "Connectivité"
3. Dans la section "OPC UA", cliquez sur le bouton "Configurer"

4. Dans la fenêtre qui s’ouvre, activez l’option « Serveur »

Les indicateurs « Activé » et « Actif » s’affichent alors pour confirmer que le serveur est activé et opérationnel.

Seules les variables exposées à OPC UA sont accessibles depuis les systèmes externes

5.2- Utilisation du tunnel SSH

Le tunnel SSH est partagé entre l’accès distant au 2PIO et l’accès distant à OPC UA. Il ne peut être affecté qu’à une seule de ces fonctionnalités à la fois.

Lorsque le tunnel SSH est affecté à l’accès OPC UA distant, l’accès distant à l’interface Web du 2PIO est désactivé. Le module reste alors accessible via son interface Web uniquement depuis le réseau local.

Variables

Gestion des variables

Rappel sur les variables

Une variable est une zone mémoire contenant une valeur susceptible d’évoluer au cours du temps (températures, états des relais, consignes, compteurs ...)

Les variables sont des éléments essentiels pour le fonctionnement des scénarios, elles permettent de stocker, échanger et exploiter les informations par le module local ou être diffusées sur le réseau pour être partagées avec d'autres modules.

Les variables peuvent être :

• Lues → utilisées dans des blocs de test pour prendre des décisions
• Modifiées → via des blocs d’action
• Comparées → pour orienter le déroulement

Les variables sont utilisées pour :

• mémoriser des valeurs ou l'état d'un appareil
• réaliser des tests et des conditions
• déclencher des actions ;
• échanger des informations entre modules du réseau.
• Effectuer des calculs simples
• Gérer des temporisations et des compteurs

Les variables peuvent être :
- préconfigurées et disponibles immédiatement sur un module
- créées par l'utilisateur selon les besoins du scénario
- utilisées localement, partagées entre les modules d'un réseau ou exposées vers les systèmes tiers

Bonnes pratiques :
une variable bien définie et correctement documentée sera plus facile à comprendre, à configurer et à utiliser

- Définir le besoin : déterminer précisément ce que la variable doit mesurer, représenter ou contrôler dans le scénario
- Vérifier les variables préconfigurées : identifier celles qui sont déjà disponibles afin d’éviter de créer des doublons
- Choisir un nom explicite : utiliser une appellation qui reflète clairement la fonction de la variable et facilite son identification dans les scénarios
- Vérifier le type de variable : s’assurer qu’il est compatible avec les actions et les scénarios prévus (numérique, booléen, texte, etc.)
- Définir une valeur initiale : attribuer une valeur à la variable avant de l’utiliser
- Préciser son rôle : renseigner un commentaire décrivant sa fonction afin de faciliter la compréhension et la maintenance de la configuration

1- Afficher les variables

Pour afficher les variables d'un module :

• allez dans le menu "I/O"
• puis sélectionner le mode "Local"

Les variables disponibles sur le module s'affichent alors

2- Créer une nouvelle variable

Certaines variables sont préconfigurées sur le module et peuvent être utilisées immédiatement dans les scénarios.
Elles couvrent les besoins les plus courants et ne nécessitent aucune configuration préalable.

Toutefois, pour répondre à des besoins fonctionnels spécifiques ou mettre en œuvre des logiques d'automatisation plus avancées, il peut être nécessaire de créer des variables supplémentaires. Ces variables personnalisées permettent d'adapter précisément le fonctionnement des scénarios aux exigences de l'installation.

• Aller dans le menu « I/O »
• Cliquer sur le bouton "+Ajouter"

• Compléter les informations pour la création de la nouvelle variable

La variable créée apparaitra à la suite des variables déjà configurées.
Le nombre de variables maximal est limité à 32.
Une variable peut être utilisée simultanément dans plusieurs scénarios.

2.1- Paramétrer une variable

• Sélectionner la variable que vous souhaitez configurer et cliquer sur l’icône pinceau.

• Renseignez ensuite les informations de la variable dans la fenêtre qui s'ouvre

• le nom
  il est recommandé d'utiliser un nom explicite afin d’identifier clairement la variable dans les scénarios et la supervision

Choisissez soigneusement le nom des variables lors de leur création.
Si une variable est renommée par la suite, son nouveau nom ne sera pas automatiquement mis à jour dans les scénarios et les widgets qui l'utilisent et il faudra nécessairement la remplacer manuellement

• la valeur par défaut
  Valeur appliquée à la variable lors du démarrage du module ou après un redémarrage.
  Ce paramètre permet de garantir un état de fonctionnement sûr au lancement.
• l’unité et le type d’unité
  Précise l’unité de mesure associée à la variable (par exemple : température et degrés celcius).
  Important pour la cohérence des scénarios et l’affichage correct dans la supervision
• le type de variable Home Assistant
  Ce paramètre est essentiel pour assurer la bonne communication et l’interopérabilité avec les plateformes domotiques

• les droits d’accès


  Ils permettent de définir comment la variable peut être utilisée :

  - lecture seule : elle peut être consultée mais non modifiée

  - écriture seule : elle peut être modifiée sans possibilité de lecture

  - lecture et écriture : elle peut être à la fois consultée et modifiée

  Ce paramétrage garantit un contrôle sécurisé de l’utilisation des variables dans les scénarios et les interfaces externes

• un commentaire, descriptif personnalisé
  Champ libre permettant de saisir tout type de remarque ou d'information complémentaire pour documenter l’usage spécifique ou les particularités de la variable
• les options d'exposition et de diffusion sur le réseau
  Permettent de définir la visibilité des variables sur d'autres interfaces, avec d'autres protocoles
  Facilitent l’intégration avec des systèmes tiers et le pilotage à distance.
  - Scénario distant
  Permet l’utilisation de la variable par des scénarios exécutés à distance (supervision ...)
  - Home Assistant
  Expose la variable dans Home Assistant.
  Exemple : récupération d’un état (alarme, disjoncteur) ou commande d’un équipement depuis Home Assistant
  - Wireless
  Autorise l’échange direct avec les modules 2PIO distants
  - Modbus
  Expose la variable via le protocole Modbus (utilisé en automatisme, GTB)
  - Site Web
  Rend la variable accessible depuis l’interface Web locale ou distante du système
  - OPC UA
  Permet l’intégration avec des superviseurs industriels (SCADA, GTB ...)
  - Non sécurisé
  Permet un accès simplifié à la variable sans mécanisme de sécurité renforcé.
  À utiliser uniquement dans des environnements maîtrisés

Appuyer sur le bouton "Sauvegarder" pour enregistrer les modifications

2.2- Configurer les valeurs d'une variable

3- Supprimer une variable

Utiliser le bouton rouge (corbeille) pour supprimer une variable créée par un utilisateur, sous réserve des droits d’accès octroyés.

Les variables préconfigurées nécessaires au fonctionnement du système, ne peuvent pas être supprimées.

Variables préconfigurées

2PIO met à disposition un ensemble de variables préconfigurées reflétant l'état des entrées, des sorties ainsi que les différentes mesures et informations internes du module.

Disponibles par défaut, elles permettent de créer des scénarios sans avoir à définir ou configurer les variables nécessaires au préalable.

Accessibles depuis le menu "I/O", ces variables peuvent être personnalisées selon les besoins (voir Personnaliser une variable)
Les variables affichant  sont associées aux scénarios préconfigurés et peuvent être supprimées.
Les autres sont liées au fonctionnement du module et ne peuvent pas être supprimées.

1- Variables des sorties

Elles indiquent l'état des relais (ON / OFF).

• Sortie 1

• Sortie 2

Utilisation :

• Vérification de l’état d’un relais
• Synchronisation de plusieurs sorties
• Création de logiques dépendantes d’un état de sortie

2- Variables des entrées 12V

Elles représentent l’état des entrées basse tension (ON / OFF).

• Entrée 12V 1

• Entrée 12V 2

Utilisation :

• Détection de contacts secs
• Lecture de capteurs ou boutons

3- Variables des entrées 220V

Ces variables indiquent la présence de tension secteur sur les entrées

• Entrée 220V 1

• Entrée 220V 2

Utilisation :

• Détection de présence secteur
• Surveillance d’alimentation
• Déclenchement de scénarios de sécurité

4- Variables de courant

Ces variables mesurent le courant consommé sur les sorties associées.

• Sortie 1

• Sortie 2

Utilisation :

• Suivi de consommation
• Détection de surcharge ou sous-consommation
• Diagnostic de fonctionnement d’un équipement

5- Compteur de boucle

Cette variable comptabilise le nombre de passages dans une boucle de scénario.

Utilisation :

• Limitation du nombre de répétitions
• Suivi d’exécution d’un scénario
• Sécurisation contre les boucles infinies

6- Disjoncteur

Cette variable permet de remonter l’état du disjoncteur dans les scénarios (état normal, déclenché ou ouvert selon configuration).
Elle contribue ainsi à la sécurité globale de l’installation et à la protection des équipements.

Utilisation :

• Détection de coupure d’alimentation et arrêt automatique des équipements
• Détection de surcharge électrique
• Mise en sécurité du système
• Notification d'alerte pour intervention maintenance
• Blocage du redémarrage automatique tant que le défaut n’est pas acquitté

Récapitulatif VARIABLES PRÉCONFIGURÉES

Variable	Principe	Utilisation
Bouton télérupteur ⚙️	Mémorise l'état du bouton poussoir (ON / OFF)	lié au scénario "télérupteur"
Compteur de boucle 🔒	Compte le nombre de passages dans une boucle de scénario	Limitation de répétition, contrôle de boucle
Courant relais 1 🔒	Indique le courant consommé sur le relais 1	Surveillance de charge, détection de surcharge
Courant relais 2 🔒	Indique le courant consommé sur le relais 2	Analyse de consommation, diagnostic
Disjoncteur 🔒	Indique l’état du disjoncteur (actif / déclenché)	Sécurité, détection de coupure ou surcharge
Temporisation télérupteur ON / OFF ⚙️	Applique la temporisation ou non
Sortie 1 🔒	Indique l’état de la sortie 1 (ON / OFF)	Vérification d’état d’un actionneur
Sortie 2 🔒	Indique l’état de la sortie 2 (ON / OFF)	Synchronisation et contrôle logique
Entrée 220V 1 🔒	Indique la présence de tension sur l’entrée 220V 1	Détection alimentation secteur
Entrée 220V 2 🔒	Indique la présence de tension sur l’entrée 220V 2	Surveillance réseau électrique
Entrée 12V 1 🔒	Indique l’état de l’entrée 12V 1	Lecture de capteurs ou contacts secs
Entrée 12V 2 🔒	Indique l’état de l’entrée 12V 2	Détection d’événements ou commandes externes

🔒 Variable système (non supprimable)

⚙️ Variable de scénario préconfiguré (supprimable si inutilisée)

Partager et exposer les variables

1- Réseau de modules

Le partage de variables permet aux modules 2PIO d’un même réseau ModLink d’échanger des informations et de coordonner leurs automatismes, sans câblage supplémentaire entre les équipements concernés.

Prérequis

Le réseau de modules doit avoir été créé au préalable. Les modules concernés doivent être appairés, partager la même clé de chiffrement et être configurés pour se connecter au même réseau Wi-Fi.
Pour plus d'information Appairer et créer un réseau de modules

Pour partager les variables d'un module avec les autres modules du réseau :

• Dans le menu "I/O", sélectionner le mode "Distant"
• Cliquer sur "ajouter"

Ajouter manuellement un module (si vous connaissez son identifiant)

• dans "nom de l'appareil" saisissez l'identifiant du module vers lequel vous souhaitez partager les variables
  2pio_ _ _ _  (4 caractères)

• Cliquer sur "ajouter l'appareil" pour confirmer votre choix

ou bien scanner le réseau pour afficher directement les modules du réseau :

• cliquez sur "scanner en mDNS"
• sélectionnez les appareils vers lesquels vous souhaitez partager les variables
• cliquer sur "importer la sélection"

• une nouvelle fenêtre "gestion des appareils" s'affiche, cliquez sur "sauvegarder" pour enregistrer la configuration

Configuration de l'exposition d'une variable

• Ouvrez le menu "I/O"
• Sélectionnez la variable à partager
• Cliquez sur l'icône "Modifier" (pinceau) pour accéder à sa configuration
• Cochez les options d'exposition souhaitées :
  • exposition Modbus
  • exposition OPC UA
  • exposition Home Assistant
• Enregistrez la configuration

• La variable devient alors accessible via les protocoles et services sélectionnés.
  Pour plus d'information, vous pouvez consulter Configurer une variable

2- API publique des variables

L’API publique des variables permet à un système tiers de lire ou d’écrire certaines variables d'un module.

2.1- Le principe en trois étapes

1. Autoriser la variable
   coche l’exposition « Non sécurisé » pour la variable concernée. Voir Options d'exposition des variables
2. Récupérer le lien
   L’interface génère un lien de lecture ou d’écriture. Ce lien contient déjà la clé externe de la carte, lorsque le compte connecté est autorisé à la consulter.
3. Appeler le lien depuis le système externe
   Une requête HTTP GET suffit. Aucun compte utilisateur ni mot de passe n’est nécessaire : la clé contenue dans le lien sert d’autorisation.

GET https://<appareil>/api/public/variable?scenario_id=<scénario>&variable_name=<variable>&key=<clé_externe>

2.2- Ce que l’utilisateur contrôle

• Les variables accessibles : seules celles qui sont marquées « Non sécurisé »
• Les personnes ou systèmes autorisés : seuls ceux qui disposent de la clé externe
• La durée d’accès : la régénération de la clé externe révoque immédiatement tous les liens déjà communiqués

2.3- Ce que l’API publique ne permet pas

• Elle ne donne pas accès aux variables qui n’ont pas été autorisées. La carte répond alors avec le code HTTP 403.
• Elle ne permet pas de modifier la configuration, les scénarios, le réseau ou les utilisateurs de la carte.
• Une variable en lecture seule ne peut pas être écrite, même si elle est exposée.
• Une variable dont la valeur provient d’une autre carte ne peut pas être écrite depuis la carte qui la reçoit. L’écriture doit être effectuée sur la carte qui possède cette variable.

2.4- Quelle API utiliser selon le besoin ?

Seules les routes publiques et celles de Home Assistant sont destinées aux systèmes externes. Les autres routes sont internes et peuvent évoluer sans préavis.

2.5- Format de l’API

L’API publique est volontairement simple : les échanges utilisent des requêtes HTTP GET avec des paramètres dans l’URL, y compris pour l’écriture. Il est ainsi possible d’utiliser directement un lien dans un navigateur, un raccourci ou un bouton d’automatisation.

Scénarios d'automatisation

Gestion des scénarios

Accès réservé :
seuls les utilisateurs disposant du rôle Installateur et des permissions associées peuvent accéder à la gestion des scénarios

Les scénarios sont représentés graphiquement sous forme de blocs fonctionnels d'entrée et de sortie interconnectés, illustrant le comportement du module et les relations entre les différentes conditions, actions et temporisations.

Les scénarios chargés sur le module sont accessibles depuis le menu « Scénarios ». Ils apparaissent dans le bandeau latéral situé à gauche de l'écran.

Vous pouvez naviguer dans la zone de travail pour visualiser la structure et la logique du scénario.
Une mini-fenêtre de visualisation, située en bas à droite de l’écran, offre un aperçu global des blocs.

La barre d'outils latérale affichée à la droite de l'écran permet de :
- agrandir la vue
- réduire la vue
- recentrer l’affichage sur la zone des blocs scénario
- verrouiller et déverrouiller les blocs
- réinitialiser l'édition de blocs

Chaque module peut contenir un maximum de 3 scénarios
Seuls les scénarios chargés sur le module sont affichés dans l'interface d'administration

Depuis le menu "Scénario" il est possible de :

• éditer un scénario - la mention « Scénario ouvert » s'affiche alors
• activer ou désactiver un scénario
• supprimer un scénario
• modifier les informations d'un scénario (nom, description, etc.) à l'aide du bouton « Modifier »
• exporter un scénario vers un ordinateur local ou un emplacement distant
• importer un scénario modèle depuis le serveur distant

Pour quitter le mode édition sans enregistrer les modifications effectuées, cliquez sur « Abandonner ».
Pour conserver les modifications apportées au scénario, cliquez sur « Sauvegarder ».

Plusieurs options de scénario sont possibles :

- utiliser un scénario préconfiguré si son fonctionnement correspond à votre besoin
- importer et activer un scénario modèle si son fonctionnement correspond à votre besoin
- modifier un scénario existant pour l’adapter à votre usage
- créer un nouveau scénario entièrement personnalisé

Scénarios préconfigurés

Deux scénarios préconfigurés sont intégrés par défaut dans chaque module.
Ils peuvent être utilisés immédiatement sans création de logique ni programmation complémentaire

Les variables, les blocs de fonction ainsi que les widgets associés à ces scénario sont également créés et disponibles automatiquement dès leur chargement

1- scénario préconfiguré 1
Télérupteur avec ou sans temporisation

1.2- Variables et widgets préconfigurés

Pour ce scénario, deux variables et deux widgets préconfigurés sont utilisés :

Les variables associées à ce scénario permettent :

2- Scénario préconfiguré 2

3- Utiliser, désactiver ou supprimer un scénario préconfiguré

Si le fonctionnement du scénario préconfiguré correspond aux besoins de votre installation, vous pouvez l'utiliser tel quel sans aucune configuration supplémentaire.

• Le scénario est activé et prêt à l’emploi


• Les variables et widgets sont déjà créés
  → Idéal pour se familiariser avec l'univers 2PIO

 S'il ne correspond pas à vos besoins, vous pouvez soit le "désactiver", soit le "supprimer" dans le bandeau situé à gauche de l'écran.

4- Modifier un scénario préconfiguré

• Permet d’ajuster un scénario pour un cas particulier sans repartir de zéro (télécharger un modèle depuis le serveur distant ou local)

• L’utilisateur doit vérifier que toutes les variables sont valides et que les entrées et les sorties sont bien configurées

voir Créer un scénario personnalisé

Utiliser les blocs de fonction

Dans le menu “Scénario”, les blocs de fonctions apparaissent dans le bandeau latéral à gauche de l'écran, à la suite des scénarios chargés sur le module.
Faites défiler ce bandeau vers le bas pour accéder aux différents blocs de création.

Pour construire un scénario, sélectionnez un bloc puis faites-le glisser vers l’espace de travail. Vous pouvez ensuite le déposer, l’organiser et le relier aux autres blocs afin de définir la logique souhaitée.

Les scénarios sont construits à partir de blocs fonctionnels interconnectés.
Chaque bloc remplit une fonction logique précise dans le traitement des entrées, des variables et des sorties.

1- Tests sur les entrées

Ces blocs sont utilisés pour contrôler l’état ou le comportement des éléments physiques connectés aux entrées du module. Ils permettent de traiter les différents types de signaux d'entrées provenant des capteurs ou des interrupteurs (impulsions, états logiques, variations ...) avant de déclencher une action.

1.1- impulsion simple

Ce bloc permet de détecter un appui court et unique sur une entrée.
Il génère une action uniquement lors de la détection d’une impulsion, sans maintien de l’état.

1.2- une impulsion double

1.3- une impulsion longue

Ce bloc détecte un appui prolongé sur une entrée.
L’action est déclenchée uniquement lorsque l’entrée reste activée pendant une durée continue.

1.4- Trois impulsions (simple / double / longue)

Ce bloc permet d’identifier différents types d’appuis sur une entrée : impulsion simple, double impulsion ou appui long. L’action associée est déclenchée en fonction du type d’appui détecté.

1.5- Test analogique

Ce bloc permet de comparer une valeur analogique à une valeur définie.
Il vérifie si la valeur de test est supérieure ou égale, ou inférieure ou égale à la valeur définie afin de déclencher les actions associées.

1.6- Test état front. ON / OFF

Ce bloc détecte un changement d’état sur une entrée, en analysant les transitions ON → OFF ou OFF → ON.
Il permet de déclencher une action uniquement lors du passage d’un état à un autre (front montant ou front descendant).

Le bloc devient VRAI uniquement au moment du changement, puis redevient FAUX
- il ne reste pas actif
- il déclenche une seule fois par changement

1.7- Test état ON / OFF

Ce bloc permet de vérifier l’état d’une entrée.
Il détecte si l’entrée est en position ON ou OFF et déclenche les actions associées en fonction de l’état constaté.

Ce bloc vérifie un état stable

1.8- Test contact radar

Ce bloc permet de vérifier l’état du contact issu d’un détecteur radar.
Il détecte la présence ou l’absence de détection et déclenche les actions associées en fonction de l’état du contact.
Il faut paramétrer le délai de défaut en minutes.
Par exemple, si le capteur reste ouvert pendant une durée supérieure à 30 minutes, il passe automatiquement en état d’erreur.

Rappel blocs de tests sur les ENTRÉES

Bloc	Type de test	Utilisation
Impulsion simple	Détecte une seule impulsion	Déclencher une action sur appui court
Impulsion double	Détecte deux impulsions successives rapprochées	Utilisé pour commandes type double-clic
Impulsion longue	Détecte une impulsion maintenue dans le temps	Déclencher une action sur appui long
3 impulsions	Détecte trois impulsions successives	Commandes spécifiques multi-clic
Test analogique	Compare une valeur analogique à un seuil	Lecture capteurs (température, luminosité, etc.)
Test état front ON / OFF	Détecte un changement d’état (front montant ou descendant)	Déclenchement sur transition ON ↔ OFF
Test état ON / OFF	Vérifie l’état stable d’une entrée	Vérifier si une entrée est active ou inactive
Test contact radar	Détecte l’état ou l’activation d’un contact radar	Utilisation avec détection de présence

2- Tests sur les variables

Ces blocs de test permettent de vérifier l’état ou la valeur d’une variable utilisée dans les scénarios. Ils servent à comparer une variable à une valeur définie (égalité, supériorité, infériorité ou plage de valeurs) afin de déclencher les actions associées selon le résultat du test.

2.1- Test variable simple

Ce bloc permet d’effectuer un test sur une variable unique avec plusieurs types de conditions :

• Test d’égalité (= valeur définie)
• Test supérieur à (> valeur définie)
• Test inférieur à (< valeur définie)

Le résultat du test est validé si la/les condition(s) configurée(s) est/sont respectée(s).

2.2- Test changement de variable

2.3- Test de variables multiples Et / Ou

Ce bloc permet d'évaluer simultanément plusieurs variables dans un scénario en fonction des opérateurs ET / OU et de déclencher les actions associées lorsque l’ensemble ou une partie des conditions est vérifiée.

• ET : toutes les conditions doivent être vraies
• OU : au moins une condition doit être vraie

Exemple :
Dans un scénario, si les variables "têtes thermostatiques" sont détectées comme fermées (condition ET), alors le bloc déclenche la fermeture du circuit d'eau.

2.4- Test de variables égales multiples

Ce bloc permet de tester une variable en définissant plusieurs conditions d’égalité.
Pour chaque égalité, une valeur est associée à la variable.
Le test est validé si la variable correspond à l’une des valeurs définies.

Chaque égalité correspond à une valeur possible de la variable.
Le bloc réalise donc un test d’appartenance à une liste de valeurs définies.

Rappel blocs de tests sur les VARIABLES

Bloc	Type de test	Principe	Utilisation
Test variable simple	1 variable	Compare une variable à une valeur avec une condition logique (=, >, <)	Tester un seuil ou un état précis
Test changement de variable	1 variable	Détecte une variation d’état ou de valeur (front montant, descendant ou toute modification)	Déclencher une action uniquement lors d’un changement
Test variables multiples ET / OU	Plusieurs variables	Combine plusieurs variables avec une logique booléenne ET / OU	Valider une condition basée sur plusieurs états
Test variable égale multiple	1 variable	Permet de définir plusieurs égalités possibles pour une même variable	Vérifier si une variable correspond à un ensemble de valeurs autorisées

3- Actions sur les sorties

3.1- On / Off / Flip

Ce bloc est utilisé pour commander directement un actionneur dans un scénario selon la logique définie.

• ON : active la sortie de manière continue
• OFF : désactive la sortie
• FLIP : inverse l’état actuel de la sortie (ON devient OFF, OFF devient ON)

3.2- Tous les relais (On / Off / Flip)

Ce bloc permet de piloter simultanément l’ensemble des relais d’un module. Il est utilisé pour appliquer une action globale sur toutes les sorties relais dans un scénario.

• ON : active tous les relais
• OFF : désactive tous les relais
• FLIP : inverse l’état de chaque relais (les relais actifs passent à OFF et les relais inactifs passent à ON)

3.3- Impulsion cyclique

Ce bloc permet de générer une succession d’impulsions ON/OFF sur une sortie selon un cycle paramétré.
Il est nécessaire de définir le nombre d’impulsions par cycle, le nombre de cycles, la durée de chaque impulsion (en ms) ainsi que le temps entre deux cycles (en ms).La sortie est activée de manière répétée (clignotement ou alternance)

Exemple :
Pour faire clignoter un voyant d’alerte, on paramètre :

3.4- On / Off avec temporisation

Ce bloc permet de commander une sortie pendant une durée déterminée.
Lorsque le bloc est exécuté, la sortie passe à l'état ON et la temporisation démarre. À l'expiration du délai configuré, la sortie repasse automatiquement à l'état OFF.
Chaque nouvelle exécution de ce bloc relance intégralement la temporisation ; le décompte repart alors de zéro pour la durée configurée et la sortie reste à l'état ON tant que le bloc est réactivé avant l'expiration du délai.

Ce bloc est particulièrement adapté aux commandes temporisées, telles que l'allumage d'un éclairage pendant une durée définie, l'activation momentanée d'un relais, l'ouverture d'une gâche électrique ou toute autre commande nécessitant un arrêt automatique après un délai.

Exemple d'applications :

• lumière s'allume pendant 2 minutes

• arrêt automatique différé

3.5- BSO (Brise Soleil Orientable)

Ce bloc permet la commande de stores à lamelles orientables.
Il est nécessaire de définir la configuration du BSO ainsi que la fonction à exécuter (ouvrir, fermer, stop, orientation ...).

Exemple :

• ouverture des lames
• fermeture partielle
• ajustement selon soleil

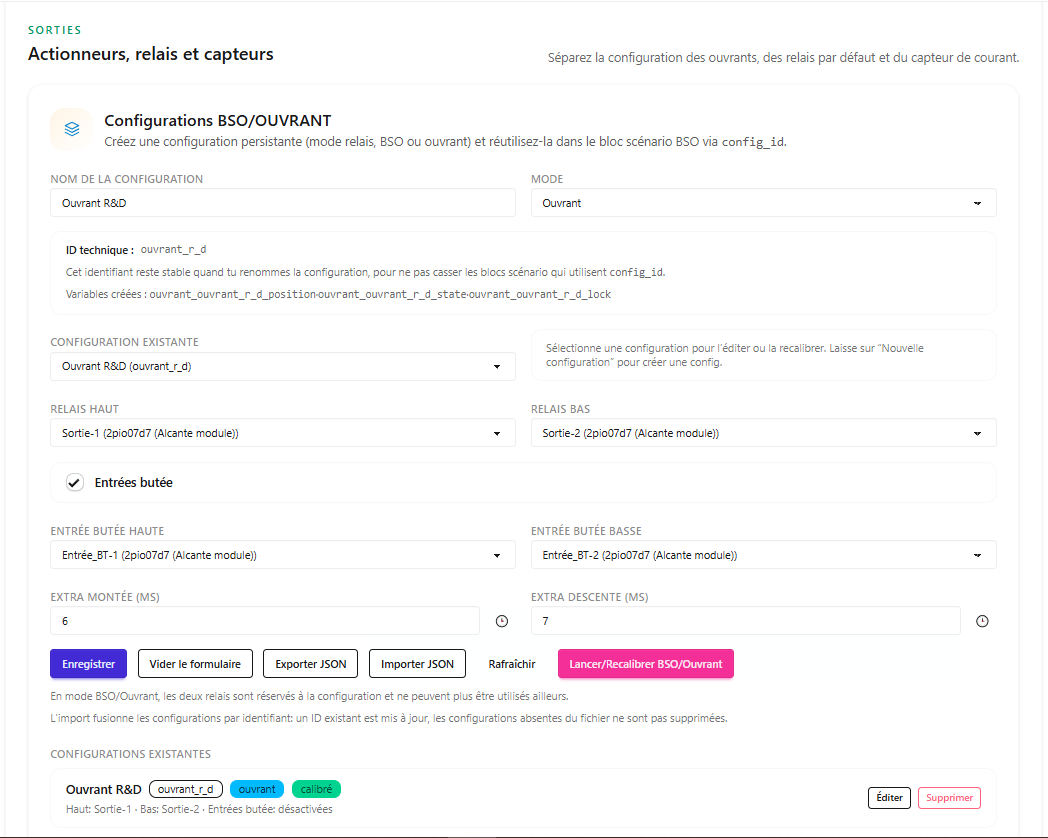

3.6- Ouvrants

Ces blocs permettent de piloter des équipements motorisés tels que des volets roulants, des stores, des fenêtres et autres ouvrants.
Il faut définir la configuration et la fonction (ouvrir, fermer, stop ...).

Rappel blocs d'action sur les SORTIES

Bloc	Type d’action	Principe	Utilisation
On / Off / Flip	Commande directe	Active, désactive ou inverse l’état d’une sortie instantanément	Pilotage simple d’un éclairage, relais ou équipement
Tous les relais (On / Off / Flip)	Commande globale	Applique une action (ON, OFF ou inversion) à l’ensemble des relais d’un module	Coupure générale, mise en marche globale, reset des sorties
Impulsion cyclique	Commande cyclique	Génère une succession d’impulsions ON/OFF selon un cycle paramétré (répétition dans le temps)	Signalisation lumineuse, alerte, clignotement
On / Off après temporisation	Commande temporisée	Exécute une action ON ou OFF après un délai défini	Extinction automatique, démarrage différé, temporisation d’équipement
BSO	Commande spécifique	Pilote des brise-soleil orientables avec gestion des positions et de l’orientation	Gestion de la lumière naturelle, confort thermique
Ouvrants	Commande spécifique	Permet de contrôler des équipements motorisés (ouverture, fermeture, arrêt)	Volets roulants, stores, fenêtres motorisées

4- Actions sur les variables

Ces blocs agissent directement sur les variables existantes en leur appliquant une modification. Ces actions peuvent être conditionnelles ou exécutées à chaque passage du scénario.

Les blocs d’actions sur les variables permettent de modifier les valeurs utilisées dans un scénario.
Ils sont indispensables pour gérer des états, effectuer des calculs simples et créer des logiques évoluées.
Différents types d'actions sont disponibles :

4.1- Actions variables

Ce bloc permet d’affecter directement une valeur à une variable.

Paramétrage :

• Sélection de la variable
• Choix de la valeur à appliquer (valeur fixe ou issue d’une autre variable)

Utilisation :

• Initialisation d’un état
• Changement de mode (ex : absence, présence)

4.2- Valeur variables multiples

Ce bloc permet de définir la valeur d’une variable en fonction de plusieurs entrées ou conditions.

Paramétrage :

• Définition des variables sources
• Règle de calcul ou de sélection de la valeur finale

Utilisation :

• Gestion de modes complexes
• Agrégation de plusieurs états (ex : sécurité, confort, énergie)

4.3- Incrémenter le compteur

Ce bloc augmente la valeur d’une variable numérique.

Paramétrage :

• Sélection de la variable
• Valeur d’incrément (par défaut +1 ou personnalisée)

Utilisation :

• Comptage d’événements (ouvertures, déclenchements)
• Suivi d’occurrences

4.4- Décrémenter le compteur

Ce bloc diminue la valeur d’une variable numérique.

Paramétrage :

• Sélection de la variable
• Valeur de décrément (par défaut -1 ou personnalisée)

Utilisation :

• Gestion de temporisations logiques
• Décompte de cycles ou d’actions restantes

4.5- Additionner deux variables

Ce bloc permet d’additionner deux variables et de stocker le résultat dans l'une d'elles.

Paramétrage :

• Variable "source"
• Variable "cible"
• Le résultat viendra s'additionner dans la variable "cible"

Utilisation :

• Calcul de totaux (ex : consommation cumulée)


Rappel blocs d'action sur les VARIABLES

Bloc	Type d’action	Principe	Utilisation
Action variable	Affectation	Attribue directement une valeur à une variable (fixe ou issue d’une autre variable)	Initialisation d’un état, changement de mode (présence / absence)
Valeur variables multiples	Calcul / sélection	Détermine la valeur d’une variable à partir de plusieurs sources ou conditions	Gestion de logiques complexes, combinaison de plusieurs états (sécurité, confort, énergie)
Incrémenter le compteur	Calcul (addition)	Augmente la valeur d’une variable numérique d’un pas défini	Comptage d’événements, suivi d’occurrences
Décrémenter le compteur	Calcul (soustraction)	Diminue la valeur d’une variable numérique d’un pas défini	Décompte, gestion de cycles restants, temporisations logiques
Ajouter variable à variable	Calcul (addition entre variables)	Additionne deux variables et stocke le résultat dans une variable cible	Calcul de totaux, cumul de consommations, agrégation de données

5- Sauts

Les blocs de saut permettent de modifier le déroulement d’un scénario en redirigeant l’exécution vers une autre étape.
Ils sont utilisés pour créer des boucles, des branchements ou des logiques dynamiques.

5.1- Retour début

Ce bloc renvoie l’exécution du scénario au bloc numéro 1.

Utilisation :

• Création de boucles simples
• Redémarrage complet du scénario

5.2- Saut avec retour

Ce bloc permet de sauter vers une autre étape du scénario tout en mémorisant le point de départ.

Fonctionnement :

• Effectue un saut vers une étape définie du scénario
• Mémorise automatiquement le point d’origine du saut
• Met le scénario en attente jusqu’à l’exécution d’un retour
• Le retour s’effectue via le bloc "Retour empilé"


Utilisation :

• Exécution de sous-séquences dans un scénario
• Appel de blocs logiques réutilisables
• Organisation de scénarios complexes avec retour au flux principal

5.3- Retour empilé

Ce bloc permet de revenir au dernier point mémorisé par un bloc « saut avec retour ».

Fonctionnement :

• Récupère le dernier point de retour enregistré dans la pile
• Relance l’exécution du scénario à cet emplacement
• Efface l’entrée correspondante de la mémoire de retour

Utilisation :

• Retour à la séquence principale après une sous-fonction
• Gestion de scénarios modulaires avec appels imbriqués
• Structuration de logiques complexes avec retours automatiques

5.4- Saut aléatoire

Ce bloc permet de rediriger l’exécution du scénario vers un bloc cible choisi de manière aléatoire parmi une liste configurée.

Fonctionnement :

• Sélectionne automatiquement un bloc de destination parmi plusieurs cibles définies
• Le choix est effectué de façon aléatoire à chaque exécution
• Le scénario est ensuite redirigé vers le bloc sélectionné

Utilisation :

• Création de scénarios dynamiques et non prévisibles
• Simulation de comportements variables (présence, scénarios évolutifs)
• Diversification des séquences d’exécution

5.5- GoTo ciblé

Ce bloc permet de rediriger l’exécution du scénario vers un bloc précis.

Fonctionnement :

• Oriente l’exécution vers un bloc de destination défini par l’utilisateur
• La cible est sélectionnée lors du paramétrage du bloc
• Le scénario reprend directement à l’étape indiquée

Utilisation :

• Création de branchements logiques dans un scénario
• Saut direct vers une étape spécifique
• Simplification de la navigation dans des scénarios complexes

Rappel blocs de SAUTS

Bloc	Type d’action	Principe	Utilisation
Retour début	Boucle / réinitialisation	Renvoie l’exécution du scénario au premier bloc	Répétition continue, redémarrage du scénario
Saut avec retour	Saut avec mémorisation	Redirige vers un bloc cible tout en mémorisant le point de départ	Appel de sous-séquences avec retour au flux principal
Retour empilé	Retour de pile	Revient au dernier point mémorisé par un “Saut avec retour”	Retour automatique après exécution d’un sous-scenario
Saut aléatoire	Branchement aléatoire	Redirige vers un bloc cible choisi aléatoirement parmi plusieurs	Scénarios dynamiques, comportements variables
GoTo ciblé	Saut direct	Redirige directement vers un bloc précis défini	Branchements logiques et navigation dans le scénario

6- Régulation

Ces blocs permettent de piloter l’activation et l’arrêt d’un processus automatique de régulation (chauffage, température, humidité ...).

6.1- Démarrer la régulation

Ce bloc permet de activer le processus de régulation sur un équipement ou une zone définie.

6.2- Arrêter la régulation

Ce bloc permet de désactiver le processus de régulation en cours.

Bonnes pratiques :
- Toujours vérifier l’état de régulation avant activation
- Éviter les démarrages/arrêts répétés rapides
- Associer la régulation à des conditions claires (horaires, présence, consigne)
- Documenter les scénarios utilisant ces blocs pour faciliter la maintenance

Rappel blocs de RÉGULATION

Bloc	Type d’action	Principe	Utilisation
Démarrer la régulation	Activation	Lance un processus automatique de régulation sur un équipement ou une zone définie	Mise en service d’un chauffage, contrôle de température ou d’humidité
Arrêter la régulation	Désactivation	Stoppe le processus de régulation en cours	Arrêt manuel ou automatique d’un système de régulation

7- Compteur

Les blocs de type compteur et temporisation permettent de gérer des délais, des séquences temporelles et des mesures d’événements dans un scénario.

7.1- Pause

Ce bloc permet d’interrompre temporairement l’exécution du scénario pendant une durée définie.

Paramétrage :

• Durée de la pause (en millisecondes)

Fonctionnement :

• Le scénario est mis en attente pendant la durée spécifiée
• Reprise automatique à la fin du délai

Utilisation :

• Temporisation entre deux actions
• Création de séquences différées

7.2- Variable timer

Ce bloc déclenche un changement de valeur d'une variable après un délai.

une fois que la commande est lancée dans un scénario, il n'est pas possible de l'annuler ni de la redémarrer

Paramétrage :

• Sélection de la variable timer et du scénario

• Configuration de la valeur et du délai (en ms)

Utilisation :

• Mesure de durée d’un événement
• Suivi d’un temps d’activation

7.3- Test timer

Ce bloc permet de tester la valeur d’un timer afin de conditionner le scénario.

Paramétrage :

• Sélection du timer
• Condition de test (supérieur, égal, inférieur à une valeur)

Fonctionnement :

• Compare la valeur du timer à une consigne
• Oriente le scénario selon le résultat du test

Utilisation :

• Déclenchement d’actions après un délai
• Surveillance de durées maximales

7.4- Arrêter le timer

Ce bloc permet de stopper l’évolution d’un timer actif.

Paramétrage :

• Sélection du timer

Fonctionnement :

• Le comptage temporel est figé
• La valeur actuelle est conservée

Utilisation :

• Fin de mesure de durée
• Arrêt conditionnel d’un chronométrage

7.5- Réinitialiser le timer

Ce bloc permet de remettre un timer à zéro.

Paramétrage :

• Sélection du timer

Fonctionnement :

• La valeur du timer est réinitialisée
• Le timer revient à son état initial

Utilisation :

• Réinitialisation de cycle
• Préparation à une nouvelle mesure

Bonnes pratiques :
- Nommer clairement les timers selon leur fonction (ex : Timer_Presence, Timer_Delai_Sortie)
- Éviter les démarrages multiples simultanés d’un même timer
- Toujours réinitialiser les timers avant réutilisation dans un nouveau cycle
- Combiner les timers avec des tests pour structurer les scénarios

Rappel blocs COMPTEUR

Bloc	Type d’action	Principe	Utilisation
Pause	Temporisation	Interrompt l’exécution du scénario pendant une durée définie, puis reprend automatiquement	Création de délais entre actions, séquences différées
Variable Timer	Mesure / temporisation	Déclenche ou met à jour une variable Timer après un délai, permettant de suivre une durée	Mesure d’un temps d’événement, suivi d’une durée d’activation
Test Timer	Condition temporelle	Compare la valeur d’un Timer à une consigne (>, <, =) pour orienter le scénario	Déclenchement conditionnel basé sur un temps écoulé, contrôle de durée maximale
Arrêter le Timer	Stop	Stoppe l’évolution d’un Timer tout en conservant sa valeur actuelle	Fin de chronométrage, gel d’une mesure en cours
Réinitialiser le Timer	Remise à zéro	Remet un Timer à zéro et restaure son état initial	Redémarrage de cycle, préparation d’une nouvelle mesure

8- Utilitaires

Les blocs utilitaires permettent d’enrichir la logique des scénarios avec des fonctions générales telles que le repérage, les conditions temporelles ou les notifications.
Ils ne pilotent pas directement des équipements mais servent à structurer, informer ou conditionner le fonctionnement global.

8.1- Début

Ce bloc marque le point d’entrée d’exécution du scénario lorsqu’il ne démarre pas directement au bloc n°1.

Fonctionnement :

• Le bloc Début définit le point de départ de l’exécution du scénario
• Il est utilisé uniquement lorsque le scénario ne commence pas au bloc n°1
• Il permet de rediriger le démarrage vers un autre bloc du scénario
• En l’absence de ce bloc, l’exécution démarre automatiquement au bloc n°1

Utilisation :

• Définition d’un point d’entrée différent du bloc initial
• Organisation de scénarios avec des débuts conditionnels ou déportés
• Adaptation de la logique d’exécution sans modifier l’ordre des blocs

8.2- Label

Ce bloc permet de définir un point de repère dans un scénario et de s’y rendre directement sans nécessiter de liaison physique entre les blocs.

Fonctionnement :

• Insère un marqueur dans le scénario
• Peut être utilisé comme destination par un saut ou un GoTo
• Permet de rediriger l’exécution vers un autre bloc sans connexion directe entre les blocs dans l’éditeur
• Sert uniquement de point d’ancrage logique

Utilisation :

• Accès direct à une étape spécifique du scénario
• Organisation de scénarios complexes sans multiplier les liaisons graphiques
• Simplification des branchements et des redirections logiques

8.3- Test heure

Ce bloc est inséré directement dans le scénario pour permettre un déclenchement journalier à une heure définie.

Principe :

• Le scénario contient un bloc qui vérifie l’heure système
• Le déclenchement est basé directement sur une heure définie dans le bloc
• Il permet un déclenchement journalier simple et immédiat

Paramétrage :

• Heure de déclenchement (horaire fixe journalier)

Utilisation :

• Déclenchement automatique quotidien d’un scénario
• Lancement d’actions à heure fixe (éclairage, chauffage, automatisme)
• Mise en place de routines journalières

8.4- Test coucher / lever

Ce bloc permet de conditionner l’exécution d’un scénario en fonction des horaires de lever et de coucher du soleil.

Fonctionnement :

• Le système calcule automatiquement les heures de lever et de coucher du soleil selon la localisation (latitude et longitude)
• Permet de tester si le scénario s’exécute en période de jour ou de nuit
• Autorise un décalage (offset) par rapport aux horaires calculés


Paramétrage :

• Latitude du site
• Longitude du site
• Offset du lever du soleil (en minutes)
• Offset du coucher du soleil (en minutes)

Principe des offsets :

• L’offset permet de décaler l’heure réelle du lever ou du coucher du soleil
• Il peut être positif ou négatif selon le besoin d’anticipation ou de retard

Utilisation :

• Activation de l’éclairage extérieur avant la nuit réelle
• Fermeture automatique après le coucher du soleil décalé
• Adaptation des scénarios au confort et aux conditions locales

8.5- Envoyer un mail

Ce bloc permet d’envoyer des notifications par e-mail depuis un scénario.

Fonctionnement :

• Le bloc déclenche l’envoi d’un message électronique vers une adresses définie
• L’envoi est effectué automatiquement lors de l’exécution du scénario

Paramétrage :

• Adresse e-mail destinataire
• Sujet du message
• Contenu du message

Utilisation :

• Notifications d’événements (alarme, défaut, état système)
• Alertes techniques ou informatives
• Envoi de rapports ou messages automatiques

8.6- Envoyer un SMS

Ce bloc permet d’envoyer des notifications par SMS depuis un scénario.

Fonctionnement :

• Le bloc déclenche l’envoi d’un message SMS vers un ou plusieurs numéros de téléphone définis
• L’envoi est réalisé automatiquement lors de l’exécution du scénario

Paramétrage :

• Numéro(s) de téléphone du destinataire
• Contenu du message

Utilisation :

• Alertes immédiates (alarme, défaut technique, incident)
• Notifications critiques nécessitant une intervention rapide
• Information en temps réel sur l’état d’un système

Rappel blocs UTILITAIRES

Bloc	Type d’action	Principe	Utilisation
Début	Point d’entrée	Définit le point de départ du scénario lorsqu’il ne commence pas au bloc n°1	Organisation du démarrage du scénario et redirection vers un bloc spécifique
Label	Repère / saut	Définit un point de repère permettant de sauter directement vers un bloc sans liaison physique	Simplification des scénarios et accès direct à une étape donnée
Test heure	Condition horaire	Déclenche ou conditionne un scénario à une heure définie (journalier)	Automatisation quotidienne à heure fixe
Test coucher / lever	Condition astronomique	Compare l’exécution du scénario aux heures de lever et coucher du soleil avec offsets	Gestion jour/nuit, éclairage extérieur, scénarios liés à la luminosité
Envoyer un mail	Notification	Envoie un e-mail avec destinataire, sujet et contenu	Alertes, notifications, rapports automatiques
Envoyer un SMS	Notification	Envoie un SMS vers un ou plusieurs numéros avec un message défini	Alertes urgentes et notifications en temps réel

Timers

Les Timers ou temporisations permettent de gérer le temps dans les scénarios.
Chaque timer est associé à une exécution automatique basée sur un intervalle de temps. Il permet de déclencher une étape cible du scénario de manière répétitive ou temporisée.

1- Blocs "Timers" disponibles

1.1- Temporisation avant action

Permet de déclencher une action après un délai défini.
👉 Exemple : allumer une lumière 30 secondes après la détection de mouvement.

1.2- Temporisation cyclique (répétition)

Exécute une action à intervalles réguliers.
👉 Exemple : envoyer une information toutes les 5 minutes.

1.3- Durée d’état (maintien)

Maintient une sortie active pendant une durée donnée, puis revient à l’état initial.
👉 Exemple : activer un relais pendant 10 secondes.

1.4- Retard à l’arrêt / à l’enclenchement

• Retard à l’enclenchement : l’action ne démarre que si la condition reste vraie pendant un certain temps.
• Retard à l’arrêt : l’action reste active encore un moment après la disparition de la condition.
  👉 Exemple : éviter les déclenchements intempestifs d’un capteur.

Par exemple :

• Autoriser une action uniquement entre 08h00 et 18h00
• Maintenir une sortie active pendant 10 minutes
• Déclencher une action après un délai de 30 secondes
• Vérifier qu'une condition est remplie pendant une certaine durée

Les timers permettent de gérer les temporisations à l'intérieur d'un scénario.
Ils interviennent dans la logique d'exécution en introduisant des délais, des temporisations ou des actions différées entre les différentes étapes du scénario

La planification, permet de définir quand un scénario doit être exécuté.
Elle sert à programmer le lancement automatique d'un scénario selon un calendrier (heure, jour, date, etc ...)

2- Configurer un "Timer" dans un scénario

Les scénarios permettent l’utilisation de 10 créneaux de temporisation (timers) maximum par scénario. Ces timers servent à exécuter des actions à intervalles réguliers ou différés.

Pour chaque timer disponible, trois éléments doivent être configurés :

2.1-Nom du "Timer"

Champ libre permettant d’identifier le Timer dans le scénario.
Il est recommandé d’utiliser un nom explicite lié à la fonction.

Exemples :

• Surveillance chauffage
• Relance éclairage
• Contrôle présence

2.2- Intervalle

Définit la périodicité d’exécution du timer.

• Unité : secondes
• Le timer se déclenche à chaque intervalle écoulé

Exemples :

• 10 → exécution toutes les 10 secondes
• 60 → exécution toutes les minutes

2.3- Étape cible

Correspond à l’étape du scénario exécutée lors du déclenchement du Timer.

Cette étape peut être :

• une action
• un test logique
• une séquence de blocs

Contrairement aux planifications, qui déterminent les dates et heures d'exécution d'un scénario, les Timers sont utilisés au sein même des scénarios pour gérer des plages horaires, des délais ou des temporisations. Ils permettent d'ajouter une logique temporelle sans avoir à créer de planification dédiée

3. Fonctionnement

Une fois activé dans le scénario :

• le timer démarre automatiquement selon sa configuration
• à chaque échéance, il exécute l’étape cible définie
• plusieurs timers peuvent fonctionner simultanément dans un même scénario

Bonnes pratiques :
- Donner des noms explicites à chaque timer pour faciliter le débogage
- Limiter les intervalles très courts afin d’éviter une surcharge de traitement
- Bien associer chaque timer à une étape précise pour garder un scénario lisible
- Eviter les doublons de timers pour des fonctions identiques

Scénarios modèles

Contrairement aux scénarios préconfigurés qui sont installés par défaut sur le module et peuvent être utilisés immédiatement, les scénarios modèles doivent être téléchargés depuis le serveur distant.
Une fois importé sur le module, un scénario modèle peut être utilisé tel quel ou bien modifié afin de répondre aux besoins spécifiques de l'installation.

Les scénarios modèles couvrent les cas d'usage les plus courants et constituent une solution rapide pour tester les entrées/sorties (I/O), les relais ou certaines fonctions du système.
Ils intègrent déjà les variables, les widgets et la logique de fonctionnement nécessaires, ce qui permet une mise en œuvre rapide sans avoir à créer un scénario à partir de zéro.
Ils représentent également un excellent support d'apprentissage pour découvrir l'environnement 2PIO, comprendre la structure d'un scénario et se familiariser avec les différents blocs de fonction disponibles.

Objectif des scénarios modèles :
- Vérifier le bon câblage des entrées et des sorties
- Tester le fonctionnement des relais
- Valider la communication entre les modules
- Faciliter la mise en service

1. Scénarios modèles disponibles

Les scénarios préconfigurés sont fournis afin de simplifier la mise en service, les tests fonctionnels et le diagnostic des modules.
Ils couvrent les cas d’usage standards liés aux entrées, aux relais et à la connectivité.

1.1- Scénario variables

Usage :
- ???

1.2- Scénario ouvrant

Usage :
- ???

1.3- Scénario Test

Usage :
- ???

2. Importer un scénario modèle

1. Accéder au menu Scénario
   Depuis l’interface, ouvrez le menu Scénario



2. Importer un scénario
   Cliquez sur Importer un scénario, puis sélectionnez Import distant



3. Sélectionner le type d'import
   Choisissez import local ou import distant



4. Sélectionner le scénario à importer dans la liste des scénarios modèles disponibles


5. Choisir la destination

   • Remplacer : remplace un scénario existant du module

   • Créer : génère un nouveau scénario sans affecter les existants



6. Finaliser l’importation
   Cliquez sur Importer pour charger le scénario dans votre interface

Un redémarrage du système est nécessaire afin de prendre en compte la mise à jour du scénario.

Après redémarrage :

• le scénario apparaît dans le bandeau latéral situé à gauche de l’écran,
• les variables, blocs de fonction et widgets associés sont automatiquement disponibles.

Avantages d'un scénario modèle :
- Mise en place immédiate
- Logique déjà validée
- Réduction du risque d’erreur

3- Modifier un scénario modèle

• Dupliquer un scénario modèle  pour créer un scénario personnalisé

• Permet d’adapter la logique aux besoins spécifiques de l’application

• Modifications courantes :

  • Ajout de temporisation ou délai anti-rebond

  • Inversion logique (1 → OFF, 0 → ON)

  • Ajout de conditions supplémentaires (ex. seuils, état réseau, watchdog)


Voir Créer un scénario personnalisé

Créer un scénario personnalisé

Pour créer ou modifier un scénario, il est recommandé d’utiliser un ordinateur.
L’édition sur téléphone peut entraîner des problèmes d’affichage ou une visibilité limitée des paramètres avancés

1- Généralités

Les scénarios personnalisés permettent d'adapter le fonctionnement du module à des besoins spécifiques qui ne sont pas couverts par les scénarios préconfigurés ou les scénarios modèles.
Ils offrent une grande souplesse pour automatiser des actions en fonction d'événements, de mesures, d'états ou de conditions définies par l'utilisateur.

Avant de commencer un scénario, assurez-vous que :
- vous disposez des droits d'accès nécessaires
- les entrées et sorties sont correctement configurées dans la section « I/O »
- les variables associées sont bien définies

2- Préparer le scénario

Pour créer un scénario personnalisé, il n'est pas nécessaire de partir de zéro. Un scénario préconfiguré ou un scénario modèle peut servir de base de travail. Il suffit alors de modifier les paramètres, les conditions ou les actions existantes afin d'adapter le fonctionnement aux besoins spécifiques de l'installation.
Cette méthode facilite la prise en main et accélère la création de nouveaux scénarios.

2.1- Modifier un scénario préconfiguré

• Depuis l'accueil, "éditez" un scénario préconfiguré ; cliquer sur "modifier" pour personnaliser les informations du nouveau scénario et "sauvegardez" vos modifications
• Enregistrez et activez le nouveau scénario personnalisé

2.2- Importer et modifier un scénario modèle

Vous pouvez aussi "importez un scénario" depuis une bibliothèque de scénarios modèles sur le serveur distant de 2PIO ou bien en local depuis l'ordinateur utilisé.
 Il faudra adapter et personnaliser les paramètres du scénario modèle à la configuration de l'installation.

• Cliquez sur "import distant" puis choisissez le scénario modèle que vous souhaitez importer
• Cliquer sur "créer un nouveau scénario"

2.3- Construire  un nouveau scénario

créer un scénario de toutes pièces pour répondre à un besoin spécifique.

• Depuis le bandeau de gauche, cliquez sur "nouveau scénario" puis sur "éditer" pour commencer
• ajoutez des blocs de fonction
• configurez les paramètres des blocs
• créez et utilisez les variables
• vérifiez et activez le scénario

2.3.1- Construire le flux

Créez la logique de votre scénario en utilisant les blocs de fonction disponibles dans la barre latérale.
Repérez les blocs qui correspondent aux actions que vous voulez effectuer :

• Glissez-déposez les blocs pour construire votre logique
  Utilisez des blocs de test pour créer des conditions et des embranchements clairs
• Reliez tous les blocs entre eux via les points de connexion (ronds rouges)
• Ajoutez des commentaires dans les champs prévus afin de faciliter la maintenance et la compréhension du scénario
• Vérifiez que la logique est cohérente et complète

Disposez les blocs de manière ordonnée pour que le flux reste clair et lisible
cela facilitera la compréhension et la maintenance du scénario

Insérer un bloc "Test d’entrée"

Ces blocs permettent de vérifier l'état d'une entrée (par exemple un capteur, un interrupteur, un bouton ...).
Ils agissent alors comme un filtre dans votre scénario. Tout ce qui suit ne se déclenche que si la condition définie est remplie.
Choisissez parmi :

• un appui (simple, double, long…),
• un test d’état,
• un test de changement d’état ...

Ajouter un bloc de condition "Test variables"

Les blocs de "tests" permettent de vérifier des états et de contrôler la logique du scénario avant d’exécuter une action. Ils peuvent porter sur :

• les variables locales,
• les variables distantes d'autres modules,
• l'état des entrées
• l'état des sorties

Types de blocs de test de variables :

• Test variable simple : vérifie la valeur actuelle d’une variable,
• Test changement de variable : détecte si une variable a changé depuis la dernière lecture,
• Test variable égale : compare la valeur d’une variable à une valeur précise

💡 Astuce : Les blocs de tests peuvent avoir plusieurs sorties pour gérer différents chemins selon le résultat du test.

Ajouter un bloc de sortie "Contact sortie"

Les blocs de sortie définissent l’action finale ou le résultat du scénario.

Types de sortie disponibles :

• On / Off / Flip : activation, désactivation ou inversion de l’état d’un module,
• Impulsion cyclique : envoie des impulsions répétées selon un intervalle défini,
• On / Off après temporisation : déclenche une action avec délai,
• BSO : contrôle des brise-soleil orientables,
• Ouvrant : commande d’ouverture ou de fermeture d’un ouvrant (volet, porte, fenêtre)

💡 Astuce : Plusieurs blocs de sortie peuvent être utilisés pour des actions différentes selon les conditions

Ajouter des blocs d’action sur les variables

Ces blocs permettent de modifier ou de suivre des variables dans votre scénario.

Types de blocs d’action sur les variables :

• Action variable : modifier la valeur d’une variable
• Incrémenter un compteur : augmenter la valeur d’une variable compteur
• Décrémenter un compteur : diminuer la valeur d’une variable compteur

Ajouter des blocs de régulation du chauffage

Ces blocs permettent de piloter et réguler le chauffage dans un scénario.

Types de blocs de régulation :

• Régulation température consigne : ajuste la température cible d’une zone
• Mode chauffage / arrêt : active ou désactive le chauffage
• Mode confort / éco / hors gel : sélectionne un programme prédéfini selon les besoins
• Pilotage via capteur : ajuste le chauffage en fonction de la température mesurée, de l’occupation ou d’autres variables

Ajouter des sauts

Les blocs de saut permettent de rediriger le flux du scénario vers un autre bloc, sans exécuter la séquence linéaire.

• Placez le bloc exactement à l’endroit où vous souhaitez insérer le "saut",
• Reliez-le au bloc de départ via les ronds rouges,
• Vérifiez que le saut ne crée pas de boucle infinie

2.3.2- Insérer et organiser

- attrapez les différents blocs depuis le bandeau latéral
- faites-les glisser vers l’espace de travail dédié et placez-les à l’endroit souhaité

2.3.3- Configurer les blocs

Renseignez les paramètres suivants :
- Nom du bloc
- Descriptif
- Choix de l'entrée / sortie à tester
- Module associé
- Scénario
- Définissez la condition : par exemple ON, OFF, ou autre état spécifique selon votre matériel
- Condition par défaut si tout est faux

2.3.4- Effectuer les connexions

chaque scénario doit former une boucle fonctionnelle complète :
entrée → test / logique → sortie / action → mise à jour variable d’état

Il est impératif de refermer la boucle fonctionnelle : toute commande générée par un bloc de sortie doit avoir un impact sur un état ou une variable réutilisable par un bloc d’entrée, garantissant ainsi un fonctionnement cohérent du scénario.
Un scénario est structuré sous forme de boucles logiques :

1. Entrée dans une boucle
2. Tests (servant de déclencheurs)
3. Tests de conditions
4. Actions
5. Retour
   - dans la même boucle
   - dans une autre boucle

• reliez les blocs entre eux pour définir la logique de fonctionnement du scénario, identifier les points de connexion (ronds de couleur) - chaque bloc possède des entrées et des sorties
  - Relier les blocs entre eux
    Cliquez sur la sortie d’un bloc et faites glisser vers l’entrée du bloc suivant.
    Reliez la sortie du bloc aux actions à exécuter si la condition est vraie et éventuellement à une autre sortie si la
    condition est fausse
  - Vérifier la logique, les paramètres et les liaisons (assurez-vous que le flux respecte la séquence souhaitée et que tous les blocs nécessaires sont connectés)
  - Vérifier que le scénario forme une boucle complète



2.3.5- Tester le scénario

Sauvegardez votre scénario et redémarrez le module pour synchroniser les scénarios et appliquer les modifications.
Testez le comportement du scénario via les widgets ou les entrées physiques reliées

Un redémarrage du module est nécessaire pour appliquer un nouveau scénario

La barre d’icônes de visualisation affichée sur la droite de l'écran permet de :
- agrandir la vue
- réduire la vue
- recentrer l’affichage sur la zone des blocs scénario
- verrouiller et déverrouiller les blocs
- réinitialiser l'édition de blocs

Scénarios modèles*** (vérif si utilisé)

Les scénarios modèles couvrent les cas d'usages les plus courants, ce sont des outils rapides et fiables pour tester les I/O et les relais.
Ils permettent de tester rapidement le fonctionnement du système sans avoir à créer une logique de commande complète.
Ces scénarios peuvent être utilisés tels quels, ou bien modifiés pour réponde à des besoins spécifiques.

1. Scénarios modèles disponibles

Les scénarios modèles sont fournis afin de simplifier la mise en service, les tests fonctionnels et le diagnostic des modules.
Ils couvrent les cas d’usage standards liés aux entrées, aux relais et à la connectivité.

1.1 Test des entrées (Inputs)

Lecture d’entrée

• Surveillance de l’état d’une entrée digitale

• Affichage temps réel de l’état (0 / 1)

• Historisation des changements d’état

Usage :
- Validation du câblage
- Test capteur, bouton, contact sec

1.2 Test des relais (Outputs)

Commande manuelle de relais

• Activation / désactivation manuelle d’un relais

• Commande depuis l’interface

Usage :
- Test du relais
- Validation actionneur (lampe, moteur, contacteur)

Commande temporisée de relais

• Activation du relais pendant une durée définie

• Retour automatique à l’état OFF

Usage :
- Test de temporisation
- Simulation d’impulsion

1.3 Test Entrée → Relais (I/O binding)

Entrée digitale → relais (mode suivi)

Scénario standard

• Entrée = 1 → relais ON

• Entrée = 0 → relais OFF

Usage :
- Test complet DI/DO
- Validation bout-en-bout
- Commissioning

Entrée digitale → relais (logique inversée)

• Entrée = 1 → relais OFF

• Entrée = 0 → relais ON

Usage :
- Cas de sécurité
- Adaptation logique terrain

1.4 Scénarios conditionnels

Seuil sur entrée analogique

• Si valeur > seuil → activer relais

• Si valeur < seuil → désactiver relais

Usage :
- Alarmes
- Régulation simple

Entrée → relais avec temporisation

• Entrée = 1

• Délai configurable

• Activation relais

Usage :
- Anti-rebond
- Séquencement simple

1.5 Scénarios de connectivité et supervision

Test de connectivité réseau

• Vérification connexion Wi-Fi / Ethernet

• Test ping ou heartbeat

• Remontée état connecté / déconnecté

Usage :
- Diagnostic réseau
- Validation accès plateforme

Heartbeat / watchdog

• Envoi périodique d’un message de vie

• Mise en sécurité du relais en cas de perte de communication

Usage :
- Sécurité
- Supervision industrielle

Widgets

Widgets d'exploitation

Les widgets sont des éléments de l’interface Web du module 2PIO qui permettent aux opérateurs et aux utilisateurs finaux de piloter les équipements et de visualiser leur état, directement depuis le tableau de bord.

Associés aux variables du module, ils permettent d’envoyer des commandes, de consulter des états ou d’afficher des mesures, sans avoir à accéder directement aux variables ou aux scénarios.

1 – Types de widgets

Différents widgets sont disponibles selon les besoins de l’installation :

• Interrupteur : commande marche/arrêt d’un équipement

• Switch à glissière : sélection entre plusieurs états ou modes de fonctionnement

• Variateur : réglage d’une valeur sur une plage définie

• Variateur d’ouvrant : commande de la position d’un ouvrant (volet, brise-soleil orientable…)

• Capteur : affichage d’une mesure ou d’une valeur

• Voyant d’état : visualisation de l’état d’une variable (marche/arrêt, défaut, alarme…)

• Régulation : pilotage d’un équipement à partir d’une consigne et d’une mesure

Les widgets disponibles permettent ainsi de créer une interface adaptée aux besoins de pilotage et de consultation de l’installation.

2 – Liaison avec les variables

Chaque widget est associé à une ou plusieurs variables du module, en local ou à distance. Selon son type et les variables utilisées, il permet de consulter une information, de transmettre une commande ou d’assurer ces deux fonctions.

3- Accès direct aux widgets en mode application sur smartphone

L’interface Web du module 2PIO peut être utilisée en mode application sur smartphone. Une icône placée sur l’écran d’accueil permet d’accéder rapidement à la page Widgets, sans avoir à ouvrir le navigateur et à saisir l’adresse du module.

L’utilisateur peut sélectionner l’option « Rester connecté » pour conserver sa session et accéder plus rapidement aux widgets lors des utilisations suivantes.

Pour découvrir les étapes d’installation et d’utilisation, consultez la page : accès en mode application sur smartphone

Gestion des widgets

Les widgets sont administrés depuis la page d'accueil du tableau de bord en cliquant le bouton Gérer les widgets, ou directement depuis le menu "Widgets".
Ce gestionnaire permet d'ajouter, de modifier, de réorganiser et de supprimer les widgets.

1- Créer un widget

La création de widgets est réservée aux utilisateurs disposant des droits appropriés

1. 1. Apuyez sur  + Ajouter un widget


   2. Une nouvelle fenêtre s'ouvre, configurez les paramètres du widget :

      • Nom du widget ;
      • Variable d'entrée associée ;
      • Scénario à associer (si applicable) ;
      • Type de widget.

      Les autres champs sont facultatifs et permettent de personnaliser l'affichage du widget, notamment :

      • son emplacement ;
      • son icône ;
      • l'unité de la valeur affichée

Le nouveau widget est alors ajouté au tableau de bord.

Bonnes pratiques :
- Limiter le nombre de widgets afin de conserver une interface lisible
- Donner un nom explicite à chaque widget
- Réserver les widgets techniques aux utilisateurs expérimentés
- Consultez régulièrement les widgets d'état pour contrôler le bon fonctionnement du système et détecter rapidement toute anomalie

1.1- Modifier ou supprimer un widget

Une fois le widget créé, vous pouvez à tout moment le modifier ou le supprimer

• • Pour modifier un widget, cliquez sur l'icône Modifier, apportez les modifications souhaitées, puis enregistrez-les
•
  • Si vous n'avez plus besoin d'un widget, cliquez sur l'icône Supprimer, puis confirmez l'opération
    Le widget est alors retiré du gestionnaire et ne sera plus affiché sur le tableau de bord

2- Configurer les mappages d'état et d'action

Le mappage d'état permet de personnaliser l'affichage des widgets d'état en associant à chaque valeur d'une variable une icône, une couleur et un libellé.
Il permet ainsi de représenter visuellement les différents états de la variable de manière adaptée à votre application

Le mappage d'action permet d'associer chaque valeur lue à la commande de sortie à exécuter.
Le libellé décrit l'action qui sera envoyée lorsque cette valeur est sélectionnée ou reçue

• Pour définir le mappage, cliquez sur l’icône Réglages du widget
  Une fenêtre de configuration s’ouvre

• Pour ajouter une correspondance, cliquez sur Ajouter un état / Ajouter un mappage (selon le type de widget)

• Cliquez sur chaque état / action nouvellement créé pour saisir les paramètres de configuration

• Paramétrez un affichage visuel pour chaque état configuré
  • Icône : symbole affiché dans le widget ;
  • Couleur : couleur associée à cet état ;
  • Libellé : texte affiché pour identifier l’état
• Paramétrez un libellé personnalisé pour chaque action configurée

Le mappage est prioritaire sur la configuration générale des états.
Lorsqu’un état possède un mappage personnalisé, ses paramètres d’affichage remplacent ceux définis dans la configuration des états

3- Outils de gestion des widgets

Dépliez le widget pour afficher l'ensemble des informations, notamment tous les états associés
Plusieurs fonctions facilitent également l'administration des widgets.
Vous pouvez rechercher un widget, le filtrer selon son type, réorganiser son affichage, l'exporter ou l'importer afin de simplifier sa gestion et son déploiement.

• Rechercher un widget
  Permet de retrouver rapidement un widget en saisissant tout ou partie de son nom dans le champ de recherche
• Filtrer les widgets
  Permet d'afficher uniquement les widgets d'un type donné (interrupteur, interrupteur à glissière, bouton, widget d'état, etc.) afin de faciliter leur gestion
• Réorganiser les widgets
  Permet de modifier l'ordre d'affichage des widgets dans le gestionnaire ou sur le tableau de bord
• Exporter des widgets
  Permet d'exporter un ou plusieurs widgets afin de les sauvegarder ou de les réutiliser sur une autre installation
• Importer des widgets
  Permet d'importer des widgets afin de les intégrer rapidement dans une nouvelle configuration

Widgets préconfigurés

Les widgets préconfigurés sont fournis par défaut avec le système afin de faciliter la mise en service et l’exploitation de l’installation. Ils permettent d’afficher et de piloter rapidement les principales fonctions du module sans nécessiter de configuration avancée.
Ils apparaissent sur la page d’accueil du tableau de bord ou bien depuis le menu Widget.

Les widgets préconfigurés peuvent être utilisés tels quels ou adaptés selon les besoins de l’installation et les autorisations accordées à l’utilisateur.

1- Widgets disponibles

Deux widgets préconfigurés sont disponibles par défaut :

• un widget de type switch ON/OFF permettant le pilotage d’une sortie bistable
• un widget de type bouton permettant l’envoi d’une commande impulsionnelle

Ces widgets permettent une mise en service rapide des fonctions de commande principales sans configuration supplémentaire.

L’accès, la création et la modification des widgets dépendent des droits attribués à l’utilisateur ainsi que de son rôle.

Planification

Généralités

La planification permet de programmer l'exécution automatique d'un scénario à des dates et heures définies. Elle permet de déclencher un scénario selon un calendrier, de manière ponctuelle ou récurrente, sans intervention de l'utilisateur.
Les événements peuvent être programmés selon différentes périodicités :

• quotidienne
• hebdomadaire
• mensuelle
• annuelle

Il est également possible d’adapter les programmations en fonction du type de jour :

• Jours ouvrés
• Jours fériés
• Périodes spéciales (vacances, fermetures exceptionnelles ...)

Cette flexibilité permet de créer des planifications adaptées aux besoins récurrents comme aux situations particulières.

Les actions configurées dans ce menu sont exécutées automatiquement par le module aux dates et heures définies.

Contrairement aux timers, qui gèrent des délais ou des temporisations directement au sein d'un scénario, les programmations horaires sont configurées indépendamment et peuvent être réutilisées par plusieurs scénarios

Créer une planification, un jour férié ou un calendrier spécial

En bas de page, le bouton "+ Ajouter" permet de créer :

• une nouvelle programmation
• un jour férié
• une période spéciale (vacances, fermeture exceptionnelle, maintenance ...)

Les jours fériés et les périodes spéciales peuvent être pris en compte dans les règles de planification afin d'adapter automatiquement le comportement du module à ces périodes particulières.

1- Ajouter une nouvelle programmation

Sélectionnez l'onglet "Programmations", cliquez sur le bouton "+Ajouter"

Renseignez les informations demandées dans la fenêtre qui s'affiche

• Libellé de la programmation
• Type de jour (classique ou jour férié)
• L'heure de déclenchement
• Type de récurrence (quotidienne, hebdomadaire, mensuelle ou annuelle)
• Sélectionnez les jours concernés
• Horaire d'exécution
• Scénario à exécuter
• Variable à mettre à jour
• La valeur à appliquer lors du déclenchement de l'événement

Une fois enregistrée, la programmation sera exécutée automatiquement par le module aux dates et horaires définis.

2- Ajouter un jour férié

Dans l'onglet "jours fériés", il est possible d'ajouter de nouveaux jours fériés en cliquant sur le bouton "+ Ajouter".

Renseignez les informations demandées dans la fenêtre qui s'affiche.

Les jours fériés préconfigurés sont fournis par défaut avec le système et ne peuvent pas être supprimés.
Ils peuvent néanmoins être désactivés à tout moment depuis la liste des jours fériés afin d'adapter le calendrier aux besoins de l'installation.

3- Ajouter une période spéciale

Depuis l’onglet « Période spéciale », il est possible de définir des périodes particulières (par exemple, les vacances).
Pour cela, cliquez sur « + Ajouter », puis renseignez les informations dans la fenêtre qui s’ouvre.

Activer, désactiver, modifier et supprimer une planification

L'ensemble des planifications configurées s'affiche en bas de la page à la suite du calendrier.
Chaque programmation peut être activée ou désactivée à tout moment à l'aide du bouton bleu situé à sa gauche.

Il est également possible de modifier une programmation existante (icône pinceau) ou de la supprimer (icône corbeille).

Consulter la programmation

Lorsque vous accédez au menu "Planification", une vue du calendrier du mois en cours s'affiche permettant de repérer rapidement les événements planifiés.
Les flèches de navigation situées en haut à droite permettent d’afficher les programmations des mois précédents ou suivants.

Les jours comportant une programmation sont clairement identifiés.
Une couleur spécifique est associée à chaque type de récurrence (quotidienne, hebdomadaire, mensuelle ou annuelle), tandis que le nombre affiché indique le total des planifications prévues pour la journée.

Un simple survol de la planification permet de consulter l’ensemble des événements programmés pour la journée.

Configuration avancée

Entrées et sorties

L'interface permet de configurer et de visualiser en temps réel l'état de chaque entrée et de chaque sortie, facilitant le diagnostic, la mise en service et le suivi du fonctionnement du module.

1- Configurer les entrées et les sorties

Les entrées et les sorties du module peuvent être visualisées et configurées depuis le menu « I/O », à la suite des variables du système.
Pour chaque entrée et sortie, les paramètres suivants peuvent être personnalisés :

• Nom : permet d'attribuer un nom explicite à l'entrée ou à la sortie afin de faciliter son identification
• Accessible : lorsque cette option est cochée, l'I/O est diffusé et devient visible sur le réseau
• Commentaire : ce champ est renseigné par défaut avec la référence de la borne à laquelle l'entrée ou la sortie est raccordée. Il peut être modifié pour ajouter des informations complémentaires

1.1- Paramétrage spécifique des entrées analogiques en double canal

Lorsqu'une entrée est utilisée en mode analogique :

1. Cochez l'option « Analogique »
2. Si nécessaire, cochez « Séparer en 2 entrées A et B » afin de créer deux canaux analogiques distincts
3. Activez l'option « Valeur moyenne » pour lisser les mesures, puis renseignez la fenêtre de moyenne en millisecondes (durée pendant laquelle il faut faire la moyenne)
4. Renseignez les valeurs minimale et maximale correspondant à la plage de mesure du capteur (par exemple : -20 °C à +40 °C pour une sonde de température)
5. Ajustez l'offset si nécessaire afin de corriger un éventuel décalage de mesure observé sur le capteur

Une fois la configuration terminée, appuyer sur "Sauvegarder" pour enregistrez vos modifications.
Chaque entrée peut être sauvegardée individuellement ou l'ensemble de la configuration peut être enregistré en une seule opération à l'aide du bouton « Sauvegarder toutes les I/O ».

Pour diffuser les  "I/O" sur le réseau, cochez l'option « Diffuser sur le réseau (mDNS) après sauvegarde » avant d'enregistrer la configuration. Les I/O marqués comme « Accessible » seront alors publiés sur le réseau et pourront être découverts et utilisés par les équipements ou services compatibles. Un redémarrage du module est nécessaire pour que les changements soient pris en compte.

Après avoir enregistré les modifications et activé leur diffusion, un redémarrage du module est nécessaire pour que les changements soient pris en compte.

L'utilisation d'une entrée en mode analogique nécessite une configuration préalable dans le menu « I/O ».
L'option « Séparer en 2 entrées A et B » requiert un câblage spécifique du capteur Câblage d'une entrée analogique en mode double canal

1.2- Etat des relais

Par défaut, les relais 1 et 2 sont éteints au démarrage du module.

Pour modifier la configuration par défaut des relais,

• accédez au menu Paramètres > Informations > Sorties
• puis, dans le menu "État par défaut des relais", définissez l'état à appliquer au prochain démarrage.
  La modification sera effective après un redémarrage du module.

2- Vérifier le fonctionnement des entrées et sorties

Le câblage des entrées et des sorties peut être vérifié directement sur le module à l'aide des voyants d'état Etat des voyants . Ceux-ci permettent de contrôler visuellement l'activation des entrées et des relais et constituent un moyen simple de valider les raccordements réalisés avant toute phase de configuration ou de mise en service.

Le menu « I/O » permet de contrôler en temps réel l'état des entrées et des sorties du module à travers les variables associées.

Lorsqu'une action est effectuée sur une entrée - par exemple en réalisant une boucle ou en activant un contact - la valeur de la variable correspondante est mise à jour instantanément dans l'interface.
Cette visualisation permet de vérifier rapidement le bon fonctionnement de l'entrée et de valider sa configuration.

De la même manière, l'état des sorties peut être observé afin de confirmer leur activation ou leur désactivation et de faciliter les opérations de mise en service et de diagnostic.

Gestion des comptes utilisateurs

Rôles, permissions et accès aux pages

Le module 2PIO permet de créer des comptes utilisateurs afin de contrôler l'accès à son interface Web et à ses fonctionnalités. Chaque compte est associé à un identifiant, un mot de passe et un rôle.
Ses droits d'accès sont définis par les permissions et les pages autorisées.

Rôles et profils

Deux rôles prédéfinis sont disponibles :

• Installateur : destiné aux professionnels chargés de l'installation, de la configuration et de la maintenance du module. Selon les permissions qui lui sont accordées, il peut notamment accéder à la gestion des utilisateurs, aux sauvegardes et aux fonctions avancées de configuration.



• Utilisateur : destiné à l'exploitation du module. Ses droits peuvent être limités au pilotage des équipements, à la consultation de leur état et aux autres fonctions qui lui sont autorisées.

Le système permet de créer jusqu’à 5 comptes "Installateur" et 10 comptes "Utilisateur"

Permissions et accès aux pages

Les droits d’accès reposent sur deux éléments complémentaires :

• Les permissions définissent les actions autorisées, comme la modification des variables, la gestion des scénarios ou la mise à jour du firmware.



• Les accès aux pages déterminent les rubriques de l'interface Web que le compte est autorisé à consulter.

Le rôle sélectionné ne détermine donc pas, à lui seul, l'ensemble des droits du compte.
Les permissions et les accès aux pages permettent d'adapter ces droits aux responsabilités de chaque utilisateur

Pour accéder à la gestion des comptes :

1. Ouvrez le menu Paramètres

2. Sélectionnez l'onglet Sécurité

3. Cliquez sur Accès

4. Dans la rubrique Authentification et utilisateurs, cliquez sur Gérer

l'accès aux fonctions du menu « Paramètres » dépend du rôle et des permissions attribués au compte connecté

1- Créer un compte

Dans la fenêtre "créer un utilisateur"

1. Renseignez un identifiant et un mot de passe

2. Sélectionnez le rôle souhaité : Installateur ou Utilisateur

3. Sélectionnez les permissions à accorder et les pages auxquelles le compte pourra accéder

4. Cliquez sur Créer l'utilisateur

cas particulier du compte installateur :

La création d'un compte Installateur nécessite des droits spécifiques.
Par défaut, seules les permissions minimales prévues pour ce profil sont activées :
- la mise à jour du firmware
- le changement de nom d'un appareil
- uen connexion OPC UA
Aucun autre accès aux pages de l'interface n'est accordé tant qu'il n'a pas été explicitement autorisé par l'utilisateur disposant des droits nécessaires.

Bonnes pratiques :
- accordez uniquement les permissions et les accès nécessaires à chaque utilisateur
- standardisez les rôles et limitez les droits administratifs
- vérifier régulièrement les comptes existants et supprimez ceux qui ne sont plus utilisés

2- Afficher les comptes

La liste des comptes utilisateurs apparaît directement sous le bloc de création d'un utilisateur.
Elle permet de consulter les comptes existants ainsi que les informations disponibles sur leurs rôles et leurs droits d'accès.

3- Modifier un compte

Les actions disponibles dépendent des droits attribués au compte connecté

Selon les autorisations disponibles, il est possible de modifier les informations et les droits d'un compte utilisateur, notamment

• son identifiant

• son mot de passe

• son rôle

• ses permissions

• les pages auxquelles il peut accéder

4- Supprimer un compte

La suppression d'un compte est réservée aux utilisateurs disposant des droits nécessaires.
Cette opération est définitive : le compte supprimé ne peut plus être utilisé pour accéder à l'interface Web du module.

Modifier la configuration WiFi

1- Le module est toujours connecté à Internet

Si le module est encore connecté au réseau Wi-Fi et accessible depuis l'interface, la modification de la configuration Wi-Fi peut être réalisée directement depuis les paramètres du module.

Accédez au menu "Paramètres", puis à l'onglet "Connectivité",
dans la section "Connexion Internet" cliquez sur le bouton "Configurez"
Vous pourrez alors scanner les réseaux WiFi à proximité, en sélectionner un nouveau puis renseigner les informations de connexion correspondantes.

2- Le module n'est plus connecté à Internet

Le voyant Wi-Fi du module clignote en vert s'il n'est plus connecté à Internet

Si le module n'est plus connecté au réseau Wi-Fi  (suite à un changement de box Internet, à la modification du mot de passe ou encore au déplacement du module ...), alors il n'est pas possible de modifier la configuration à distance.
La nouvelle configuration Wi-Fi devra être réalisée en local afin de reconnecter le module au réseau.

• Activez le Wi-Fi dans les paramètres de l'appareil utilisé pour la configuration du module (Smartphone, ordinateur, tablette ...)
• Dans la liste des réseaux sans fils disponibles, sélectionnez celui du module que vous voulez configurer.
  Le SSID du module apparait sous la forme "2pioXXXX"
  un message "réseau non sécurisé peut s'afficher et c'est normal.
  Une fenêtre peut apparaître aussi  pour indiquer que le réseau Wi-Fi sélectionné n'est pas connecté à Internet ; il faut rester en Wi-Fi et conserver la connexion
• Si la connexion est validée, le réseau 2pioXXXX apparait comme étant le réseau actif avec les informations "connecté sans internet / non sécurisé" (comportement normal)
• Connectez-vous en local à l'interface Web du module 2pioXXX.local
  Une fois connecté, allez dans le menu « Paramètres », cliquez sur l’onglet « Connectivité » puis dans la section
  « Connexion Internet », appuyer sur le bouton « Configurer »

• Cliquez ensuite sur "Scanner les réseaux"



• La liste des réseaux disponibles s'affiche en bas de page
  Sélectionnez le réseau que le module utilisera pour se connecter
  Vérifiez que la qualité du signal réseau est suffisante pour garantir une connexion stable du module (à minima 25 %)

• Saisissez le mot de passe du réseau puis appuyez sur "Appliquer" pour valider la configuration
  Le voyant "Wi-Fi mode" passe en rouge (connecté à Wi-Fi) puis en violet fixe (tunnel SSH actif).
  S'il y a un problème de connexion au Wi-Fi (erreur de mot de passe ou signal faible), alors le voyant continue de clignoter en vert et la page "portail captif" devrait de nouveau s'afficher

Le module devient accessible à distance une fois la configuration du Wi-Fi effectuée.
Il cesse alors de fonctionner en mode point d'accès (routeur) et n’apparaît plus sur la liste des réseaux disponibles

Pour la connexion à distance, 2PIO peut utiliser :

• le réseau Wi-Fi local

• un réseau Wi-Fi indépendant (souvent dédié aux IoT)

• un routeur 4G

Attention :
Le module utilise exclusivement les paramètres Wi-Fi enregistrés lors de la configuration initiale (SSID et mot de passe).
En cas de modification du SSID et/ou du mot de passe du réseau, la reconnexion automatique ne sera plus possible et une reconfiguration du module sera requise

réseau local dédié = plus de sécurité
fonctionne même en cas de changement des paramètres du réseau Wi-Fi local

Ouvrants / BSO

Le pilotage des ouvrants motorisés (volets roulants, rideaux métalliques, stores...) et des BSO nécessite un paramétrage préalable dans le menu "Paramètres" > "Informations" > "Sorties".
Lors de cette configuration, le module crée automatiquement les variables nécessaires au pilotage de l'actionneur.
Ces variables sont ensuite disponibles dans les scénarios.

lorsqu'une paire de relais est affectée à une configuration "BSO ou Ouvrant", ces deux relais sont réservés au pilotage de cet actionneur et ne peuvent plus être utilisés par d'autres scénarios ou fonctions

Les ouvrants motorisés peuvent être équipés de fins de course réglables intégrées au moteur.
Si ce n'est pas le cas, il est possible d'installer des butées de fin de course afin de définir précisément les positions d'ouverture et de fermeture

1- Créer une nouvelle configuration

1. Saisissez un nom de configuration permettant d'identifier facilement l'actionneur (par exemple : BSO Salon, Volet bureau, Store Terrasse)
2. Sélectionnez le mode de fonctionnement :
   • Relais : utilisation classique des sorties sans gestion d'ouvrant
   • Ouvrant : pilotage d'un volet roulant, d'un store ou de tout autre ouvrant motorisé
   • BSO : pilotage d'un brise-soleil orientable avec gestion de l'orientation des lames
3. Un ID technique est automatiquement généré à partir du nom de la configuration. Cet identifiant est utilisé dans les blocs de scénario via le paramètre config_id
4. Sélectionner le relais utilisé pour le haut et pour le bas
5. Si l'option "Butées" est activée, indiquez les entrées raccordées aux butées haute et basse
6. Dans les champs "Extra montée" et "Extra descente" indiquez un décalage temporel en millisecondes afin d'ajuster précisément les positions d'ouverture et de fermeture

7. Une fois la configuration terminée, cliquez sur Enregistrer pour la sauvegarder dans le module.
   Vous pouvez également exporter les configurations au format JSON afin de les sauvegarder ou de les réutiliser sur un autre module, ou importer un fichier JSON existant pour restaurer ou compléter les configurations.

La liste des configurations enregistrées s'affiche en bas de page. Il est possible de sélectionner une configuration pour la modifier, la recalibrer ou la supprimer

2- Centralisation des ouvrants

La centralisation permet de piloter simultanément plusieurs ouvrants à l'aide d'une seule commande.
Cette fonction est particulièrement utile pour ouvrir ou fermer l'ensemble des ouvrants d'un bâtiment, d'un étage ou d'une zone, sans avoir à les commander individuellement.

Les ouvrants peuvent être centralisés de deux façons :

• à l'aide d'un widget Position/Stop
• à l'aide d'un scénario personnalisé

2.1- Centralisation à l'aide d'un widget

Le widget Position/Stop permet de commander simultanément tous les ouvrants appartenant au groupe de centralisation.
Les ordres d'ouverture, de fermeture, de positionnement et d'arrêt sont automatiquement transmis à l'ensemble des ouvrants concernés.

2.2- Centralisation à l'aide d'un scénario

La centralisation peut également être réalisée au moyen d'un scénario, ce qui permet d'adapter le comportement aux besoins de l'installation.

Le principe consiste à utiliser l'ouvrant local (celui du module exécutant le scénario) comme référence, puis à reproduire la même commande sur les autres ouvrants.

Le scénario est construit de la manière suivante :

1. Tester l'état de l'ouvrant local à l'aide d'un bloc Test d'état
2. Déterminer la commande à exécuter en fonction de l'état détecté (ouverture, fermeture, arrêt, position, etc.)
3. Commander les autres ouvrants à l'aide du bloc "Variable multiple". Ce bloc envoie directement la commande aux autres ouvrants du groupe, sans vérifier leur état ou leur position actuelle

seul l'état de l'ouvrant local est analysé. Les autres ouvrants reçoivent directement la commande correspondante afin de garantir une exécution rapide de la centralisation.

2.3- Exclure un ouvrant du groupe de centralisation

Il possible d'exclure un ou plusieurs ouvrants afin qu'ils ne répondent pas aux commandes de centralisation, tout en conservant leur pilotage individuel.
L'ouvrant continuera à fonctionner normalement et pourra toujours être commandé individuellement ou par d'autres scénarios, mais il ne recevra plus les commandes envoyées au groupe de centralisation.

Pour exclure un ouvrant :

• accédez au menu Paramètres > Informations > Sorties
• sélectionnez la variable "Position" de l'ouvrant concerné, puis cochez l'option "Désactiver la variable"

Cas d'usages

Gestion de deux pompes de relevage

Objectif :
Assurer la gestion automatisée de deux pompes de relevage en fonction du niveau d'eau dans un réservoir, avec alternance des pompes, fonctionnement en renfort et détection des situations de défaut.
Le 2PIO assure localement et de manière autonome la gestion de l'installation. Les informations provenant des capteurs de niveau sont traitées par un scénario qui pilote les pompes selon des seuils et des conditions de fonctionnement prédéfinis.
L'automatisme est exécuté directement par le module, sans nécessiter de serveur central ni de service cloud. La communication avec un système tiers, notamment une GTB, peut être ajoutée pour la remontée des informations et le suivi de l'installation.

Configuration

• Entrées : capteurs de niveau d'eau et, selon l'installation, retours d'état ou informations de défaut des pompes

• Sorties : relais de commande des deux pompes

• Variables : mémorisation des états de fonctionnement, gestion de l'alternance et traitement des informations nécessaires à la détection des défauts

• Scénario : gestion des seuils de démarrage et d'arrêt, de l'alternance des pompes, du fonctionnement simultané et des situations anormales

• Widgets : visualisation des niveaux, des états des pompes et des éventuels défauts, avec accès aux commandes autorisées

Principe de fonctionnement

• Surveillance du niveau : le 2PIO surveille en continu le niveau d'eau dans le réservoir à partir des informations transmises par les capteurs raccordés
• Démarrage de la première pompe : lorsque le niveau atteint le seuil de démarrage, le scénario active la pompe prioritaire selon la logique d'alternance définie
• Démarrage de la seconde pompe : si le niveau continue de monter et atteint un second seuil, la deuxième pompe est également activée afin d'augmenter la capacité de relevage
• Alternance des pompes : à chaque nouveau cycle, la pompe prioritaire change afin de répartir les durées d'utilisation et de limiter l'usure liée à un fonctionnement déséquilibré
  Cycle 1 : démarrage prioritaire de la pompe 1
  Cycle 2 : démarrage prioritaire de la pompe 2
• Gestion des défauts : en cas d'anomalie détectée (absence de consommation, surconsommation ou défaut signalé par un équipement), le scénario peut déclencher une alerte et commander le basculement sur l'autre pompe, selon les conditions configurées. Des notifications peuvent être transmises par e-mail ou SMS. Les informations de défaut peuvent également être communiquées à une GTB ou à un système tiers.
• Exploitation et suivi : l'interface Web du 2PIO permet, selon le niveau d'autorisation de l'utilisateur, de consulter en temps réél les informations de fonctionnement, notamment l'état des entrées, des sorties et des pompes, ainsi que les éventuels défauts. Les commandes disponibles permettent également d'intervenir sur l'installation dans les limites des droits attribués.

Fonctionnement autonome et communication

Le scénario est exécuté directement par le 2PIO et continue de fonctionner localement, indépendamment de la disponibilité d'une connexion Internet ou d'un système de supervision externe.

La connexion à une GTB ou à un autre système tiers permet de remonter les états de fonctionnement et les alarmes pour leur exploitation centralisée, sans intervenir dans l'exécution de l'automatisme local.

Surveillance d'une chambre froide

Objectif :
Surveiller en continu la température d’une chambre froide et détecter rapidement une situation anormale

Fonctionnement

• La température est analysée en continu via une sonde connectée au système
• Des seuils sont définis afin d’identifier une température trop élevée ou toute autre situation nécessitant une intervention
• L’état correspondant est affiché dans le widget
• En cas de dépassement du seuil, une action ou une alerte peut être déclenchée selon la configuration

 par exemple :

• supérieure à -17°C
• inférieure à -20°C

Action automatique : déclenchement d'alerte en cas d'anomalie

Une alerte est déclenchée si la température sort de la plage définie :

• un email d’alerte est envoyé automatiquement aux personnes concernées
• l’information permet une intervention rapide pour sécuriser la chaîne du froid

Configuration

• Entrée : information provenant de la sonde ou du dispositif de mesure
• Variable : température
• Scénario : surveillance des seuils
• Widget : affichage de la température et des états associés

Résultat

L’état de la chambre froide est facilement identifiable depuis l’interface d'administration et les situations anormales peuvent être détectées.

Redémarrage automatique de systèmes (watchdog)

Objectif :
Surveiller automatiquement le bon fonctionnement d’un équipement et provoquer son redémarrage en cas de dysfonctionnement, afin de limiter les interruptions de service et les interventions manuelles

• onduleurs, routeurs
• serveurs

• caméras IP
• appareils intelligents
• ordinateurs, postes de travail
• ouvre-portes de parkings

Le dispositif 2PIO surveille un signal attestant du bon fonctionnement de l’équipement. Si ce signal n’est plus détecté pendant le délai défini, il considère que l’équipement est potentiellement bloqué et déclenche automatiquement une séquence de redémarrage.

Configuration

• Entrée : signal de fonctionnement ou de présence de l’équipement à surveiller
• Variable : mémorisation de l’état ou du signal de surveillance
• Scénario : surveillance du signal et gestion du délai d’absence
• Temporisation : durée d'absence du signal au delà de laquelle une anomalie est détectée
• Sortie : commande permettant de couper puis de rétablir l’alimentation de l’équipement

Fonctionnement

1. 2PIO surveille régulièrement le signal de fonctionnement de l'équipement
2. Tant que le signal est présent, l'équipement est considéré comme opérationnel
3. Si le signal reste absent au delà du délai configuré, 2PIO détecte une anomalie
4. 2PIO déclenche alors la séquence de redémarrage en commandant la sortie associée
5. L’alimentation est coupée pendant la durée définie, puis rétablie
6. l'équipement redémarre automatiquement
7. 2PIO reprend la surveillance du signal de fonctionnement

Résultat

Le système peut retrouver automatiquement un fonctionnement normal après un blocage, sans intervention sur site.
2PIO assure ainsi une surveillance autonome et un redémarrage automatique des équipements.

Exemple : redémarrage automatique d’un équipement réseau
2PIO surveille périodiquement un équipement qui doit rester opérationnel en permanence. En l’absence du signal attendu pendant une durée définie, il coupe son alimentation puis la rétablit afin de provoquer son redémarrage.
Une fois le fonctionnement rétabli, la surveillance reprend automatiquement.

Système de secours et continuité de service

Objectif :
Garantir la continuité de service d’un équipement ou d’une installation en basculant automatiquement vers un système de secours en cas de défaillance du système principal

Configuration

• Entrée(s) : informations permettant de surveiller l’état ou le bon fonctionnement du système principal
• Variables : mémorisation et traitement des états nécessaires au contrôle
• Scénario : détection d'une défaillance et gestion du basculement
• Sorties : commande du système principal et du système de secours
• Temporisation : définition du délai avant le déclenchement du basculement

Fonctionnement

1. 2PIO surveille en permanence le fonctionnement du système principal
2. Tant que celui-ci fonctionne normalement, le système de secours reste en attente
3. En cas de défaillance, 2PIO détecte l’anomalie selon les conditions définies dans le scénario
4. A l'issue du délai configuré, 2PIO commande le basculement vers le système de secours
5. Le système de secours prend le relais afin d’assurer la continuité du service
6. Le retour au système principal peut être géré selon la configuration définie

Résultat

En cas de défaillance du système principal, 2PIO commande automatiquement le basculement vers le système de secours, limitant ainsi l’interruption de service et le besoin d’une intervention immédiate.

Maintenance

Redémarrer le système

Le redémarrage permet de relancer le système du module afin d’appliquer certaines modifications de configuration et de réinitialiser les services en cours d’exécution.

Pour redémarrer le module :

1. Dans le menu "Paramètres" accédez à "Informations" puis "Maintenance"
2. Dans "Redémarrage du système" appuyez sur le bouton "Redémarrer"

Le redémarrage interrompt temporairement le fonctionnement du module.
Les scénarios et les équipements pilotés sont donc momentanément indisponibles pendant cette opération

Centre d'erreurs

Le centre d’erreurs permet de consulter les erreurs détectées par le module afin d’identifier les éventuels dysfonctionnements et d’en faciliter le diagnostic.

Le Centre d’erreurs affiche :

• les erreurs non acquittées
• le nombre total d’erreurs
• les erreurs critiques
• l’état général de santé du module
• l’historique des erreurs

Les erreurs affichées peuvent notamment concerner :

• les scénarios
• les variables
• les entrées et sorties
• la communication
• le système

Lorsqu’une erreur est détectée, la LED "Process information" clignote en rouge.
En cas d'erreur critique, toutes les LEDS du module passent au rouge

Lorsqu'une erreur est détectée, un e-mail est automatiquement envoyé au gestionnaire du compte afin de l'en informer.
L'adresse e-mail utilisée pour ces notifications est celle renseignée dans : Paramètres > Informations > Profil > Gestionnaire

1- Consulter les erreurs

Depuis le menu Paramètres, accédez à Informations > Maintenance > Centre d’erreurs

La liste des événements peut être filtrée selon leur niveau :

• Tous les niveaux : affiche les événements de tous les niveaux

• Critique : signale un événement nécessitant une attention prioritaire

• Erreur : signale une anomalie détectée

• Avertissement : indique une situation nécessitant une vigilance particulière

• Information : affiche les événements informatifs

Pour affiner l'affichage, plusieurs commandes sont disponibles :

• Rafraîchir : actualise la liste des événements.

• Afficher aussi les acquittées : inclut les événements déjà acquittés dans la liste.

Sélectionner le niveau souhaité pour consulter les événements correspondants.

2- Acquitter une erreur

Lorsqu’une erreur a été prise en compte, elle peut être acquittée afin de ne plus apparaître comme erreur non acquittée.

• le bouton Acquitter permet d’acquitter individuellement une erreur
• le bouton Acquitter tout permet d’acquitter simultanément l’ensemble des erreurs affichées

Pour chaque erreur, les informations disponibles peuvent notamment indiquer :

• le niveau de l’erreur (critique, erreur, avertissement, information)
• le type d’équipement ou de fonction concerné
• la description de l’erreur
• la source à l’origine de l’erreur ;
• le nombre d’occurrences ;
• la date et l’heure de détection.

Remarque : l’acquittement d’une erreur ne corrige pas nécessairement la cause du problème. Il permet uniquement de signaler que l’erreur a été prise en compte. Si la cause persiste, l’erreur peut réapparaître

Le bouton Rafraîchir permet de mettre à jour la liste des erreurs et d'afficher les éventuelles nouvelles occurrences.

Sauvegardes

La fonction Sauvegardes permet de créer et de restaurer des copies de la configuration du module.
Les sauvegardes sont chiffrées et stockées sur le serveur afin de pouvoir récupérer la configuration du module en cas de besoin.

1- Créer une sauvegarde

Le système effectue automatiquement une sauvegarde quotidienne de l’ensemble de la configuration du module (scénarios, variables, widgets, paramétrages ...).

Il est également possible de créer manuellement une sauvegarde à tout moment en cliquant sur le bouton Créer un backup.

Le module conserve jusqu’à 5 sauvegardes. Lorsque cette limite est atteinte, les sauvegardes les plus anciennes sont remplacées par les nouvelles.

2- Restaurer une sauvegarde

La restauration permet de rétablir la configuration du module à partir d’une sauvegarde existante.
Pour restaurer une sauvegarde :

1. Accédez à "Paramètres" > "Informations" > "Maintenance" > "Sauvegardes"
2. Sélectionnez dans la liste la sauvegarde à restaurer
   la date et l’heure de création de chaque sauvegarde est indiquée
3. Cliquez sur le bouton Restaurer
4. Confirmez la restauration lorsque cela est demandé
5. Attendez la fin de l’opération avant d'effectuer toute autre action sur le module.
   Un redémarrage du système peut être nécessaire.

Attention : la restauration remplace la configuration actuelle du module par celle enregistrée dans la sauvegarde. Vérifiez la date de la sauvegarde avant de lancer l’opération.

2.1- Sauvegardes provenant d’une autre carte

Certaines sauvegardes peuvent avoir été créées avec une autre carte et donc une autre clé de chiffrement. Elles ne peuvent être restaurées que si le serveur dispose de la clé de chiffrement correspondante (escrow).

Un message d’avertissement est affiché lorsqu’une sauvegarde est concernée.

3- Actualiser la liste des sauvegardes

Cliquez sur le bouton Rafraîchir pour mettre à jour la liste et afficher les sauvegardes disponibles.

FAQ - Questions fréquentes

Droits et permissions des comptes utilisateurs

Les administrateurs disposent de tous les droits, y compris la modification des paramètres du compte et des appareils, tandis que les utilisateurs standards (gestionnaires et opérateurs) disposent uniquement des permissions d’accès et d’utilisation, sans possibilité de modifier les paramètres.

Message "non sécurisé" dans navigateur

Lorsque vous accédez à votre module 2PIO via la barre d’adresse du navigateur, il est possible que le message “non sécurisé” apparaisse.

Important : Ce message ne signifie pas que votre réseau ou vos données sont en danger

Pourquoi ce message apparaît

• Le module utilise une connexion HTTP non chiffrée pour optimiser la rapidité et la réactivité

• L’activation de HTTPS / SSL sur le module augmenterait la latence, ce qui pourrait ralentir le pilotage et la supervision en temps réel

• Les navigateurs affichent ce message car la connexion n’est pas chiffrée avec un certificat reconnu, mais cela n’affecte pas la sécurité sur un réseau local sécurisé

Ce que vous pouvez faire

• Continuer l’accès au module : cliquez sur “Avancé” puis “Continuer” si le navigateur le propose

• Assurez-vous que votre réseau local est sécurisé (Wi-Fi protégé, utilisateurs autorisés)

• Aucune action supplémentaire n’est nécessaire pour un usage normal du module

Remplacer un module défaillant dans un réseau de modules

Dans une installation comportant plusieurs modules, il est possible de remplacer rapidement un module défaillant sans avoir à reconfigurer l'ensemble du système.

Pour cela, attribuez au nouveau module le même nom que celui du module défectueux. Les autres modules pourront ainsi le retrouver automatiquement sur le réseau et poursuivre leurs échanges sans nécessiter de modifications supplémentaires.

Cette méthode permet de remplacer un module tout en conservant le fonctionnement existant de l'installation, sans re-paramétrage des communications entre modules.

Pour modifier le nom d'un module, accédez au menu "Paramètres" > "Informations" > "Identité", puis cliquez sur "Changer de nom" à côté du champ "Nom de l'appareil".

Renseignez ensuite le numéro de série du module défaillant (indiqué sous le capot) et confirmez la modification. Le nouveau module pourra alors être utilisé sans nécessiter de reconfiguration.
Attribuez ensuite au nouveau module le nom du module défaillant afin de conserver automatiquement les communications existantes.
